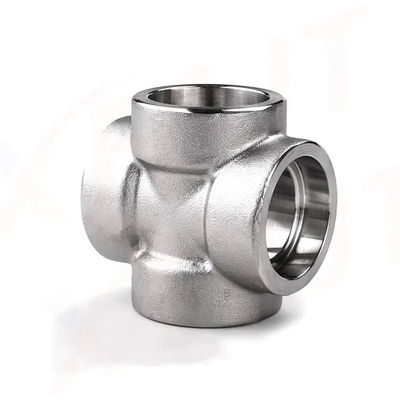

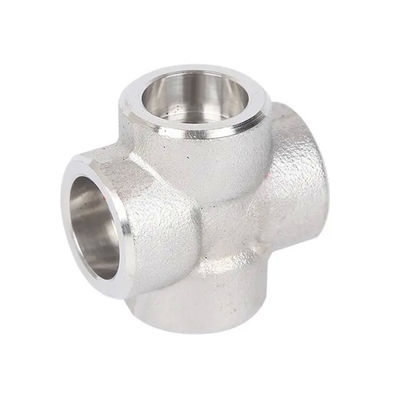

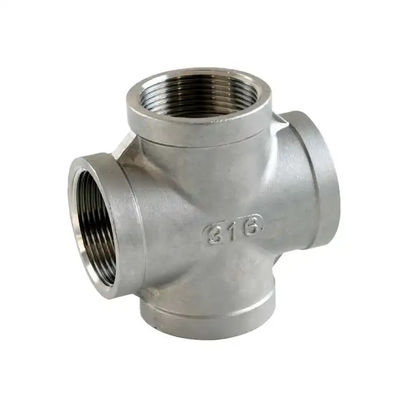

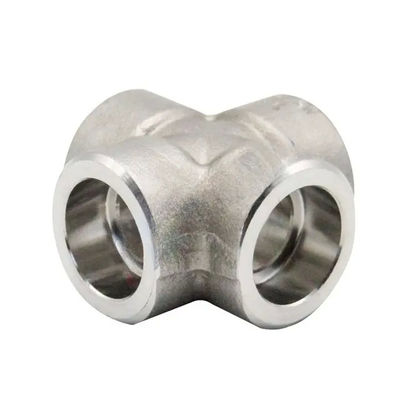

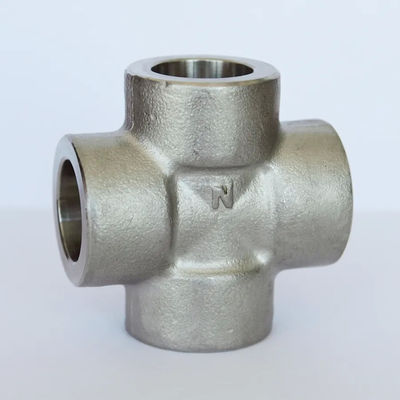

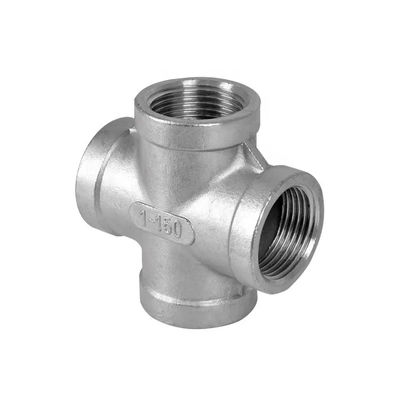

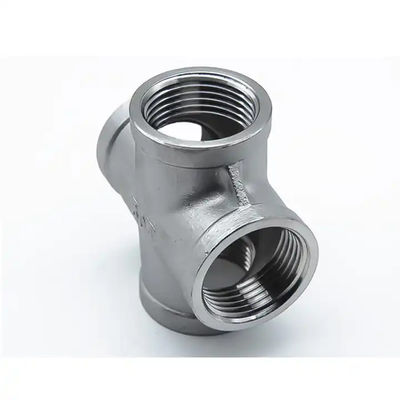

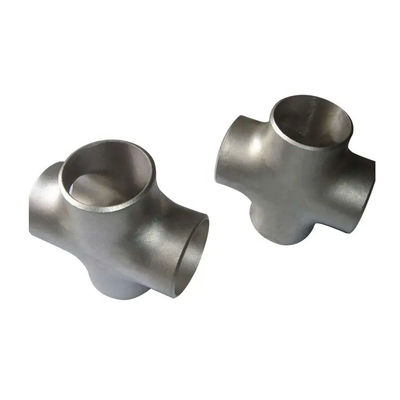

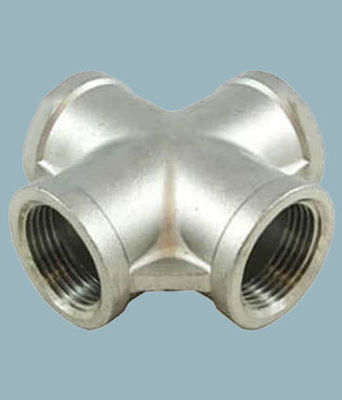

C70600 90/10 لوله های صلیبی مس نیکل ANSI

محل منبع	چین
نام تجاری	TOBO
گواهی	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
شماره مدل	اتصالات متقاطع لوله
مقدار حداقل تعداد سفارش	1 عدد
زمان تحویل	15-30 روز کاری
شرایط پرداخت	T/T، Western Union، MoneyGram

جزئیات محصول

نام محصول	صلیب لوله مس نیکل	تایپ کنید	برابر
تحت فشار قرار دادن	3000 psi	اتصال	نخ دار
فرآیند تولید	جعلی	گواهینامه ها	ASME B16.11، ASTM A182
وزن	0.5 کیلوگرم	نوع پایان	نخ دار
پایان	جلا داده شده	استانداردها	ASTM A312، ASTM A403، ASTM A815
استاندارد	ASTM A182	اندازه نخ	1/2 اینچ
درمان سطحی	جلا داده شده	کشور مبدأ	چین
بسته بندی	جعبه کارتن
برجسته کردن	C70600 تقاطع مس و نیکل,ANSI B16.9 نصب لوله های متقاطع,تجهیزات صنعتی 90/10 مس نیکل , ANSI B16.9 cross pipe fitting , industrial 90/10 copper nickel fitting

پیام بگذارید

توضیحات محصول

اتصال لوله صلیبی مسی-نیکل C70600 90/10 استاندارد ANSI B16.9 سایز 1/2 اینچ تا 4 اینچ صنعتی

این اتصالات لوله صلیبی از آلیاژ مس-نیکل ممتاز C70600 ساخته شده‌اند که در نسبت‌های مواد 90/10 و 70/30 موجود است. آنها کاملاً مطابق با استاندارد ANSI B16.9 تولید می‌شوند و ابعاد پایدار، دقت بالا و عملکرد قابل اعتماد را برای سیستم‌های لوله‌کشی صنعتی تضمین می‌کنند.

محدوده سایز از 1/2 اینچ تا 4 اینچ را پوشش می‌دهد که برای نیازهای مختلف اتصال و انشعاب خط لوله مناسب است. این اتصالات با مقاومت عالی در برابر خوردگی، مقاومت در برابر فشار بالا و استحکام مکانیکی خوب، به طور گسترده در مهندسی دریایی، فرآوری شیمیایی، نفت و گاز، تهویه مطبوع و سایر زمینه‌های صنعتی استفاده می‌شوند.

هر اتصال تحت بازرسی دقیق ابعادی، تست فشار و تأیید مواد قرار می‌گیرد تا از ثبات کیفیت اطمینان حاصل شود. دیواره داخلی صاف مقاومت سیال را کاهش داده و از انسداد جلوگیری می‌کند، در حالی که ساختار محکم، عمر طولانی را در شرایط کاری سخت تضمین می‌کند.

اتصالات لوله صلیبی ما از اتصال پایدار، نصب آسان و سازگاری قوی با لوله‌های مس-نیکل پشتیبانی می‌کنند. خدمات پردازش و سایزبندی سفارشی موجود است. بسته‌بندی استاندارد صادراتی برای جلوگیری از آسیب در حمل و نقل طولانی مدت اتخاذ شده است. ما عرضه پایدار، تحویل به موقع و پشتیبانی فنی حرفه‌ای را برای پاسخگویی به نیازهای مشتریان صنعتی جهانی ارائه می‌دهیم.

سهامدار اتصالات صلیبی لب‌به‌لب مساوی، اتصالات صلیبی لوله، اتصالات صلیبی کاهنده، نمایندگی اتصالات صلیبی مستقیم ASME B16.9

اتصالات صلیبی مساوی، صلیبی کاهنده و صلیبی جانبی ویژه ما به طور گسترده توسط ما به بسیاری از صنایع مانند تولید برق، پتروشیمی، کشتی‌سازی، تولید کاغذ، شیمیایی، دارویی و ساخت و ساز عرضه می‌شود.

بسته به مشخصات و الزامات مشتریان، ما می‌توانیم اتصالات صلیبی مستقیم و کاهنده را در گریدهای مختلف از جمله 202، 304/304L، 904L، 316/316L، Duplex 2205، Alloy 20، Cupro Nickel، Monel Alloy 400، Inconel Alloy 625، Inconel Alloy 600، Hastelloy Alloy C276 و همچنین در گریدهای مختلف آلومینیوم تولید و ارائه دهیم.

نمایندگی اتصالات صلیبی نامساوی لب‌به‌لب، اتصالات صلیبی مساوی لب‌به‌لب، فرمول صلیبی مساوی، تعریف اتصال صلیبی لوله، اتصال صلیبی مستقیم، محاسبه‌گر وزن صلیبی مساوی، نمایندگی اتصالات صلیبی لوله مستقیم در هند

مشخصات اتصالات صلیبی لوله لب‌به‌لب ANSI/ASME B16.9 – صلیبی مساوی، صلیبی کاهنده

ابعاد	ASME/ANSI B16.9، ASME B16.28، MSS-SP-43
قطر خارجی	صلیبی مساوی (1/2 اینچ تا 24 اینچ)، صلیبی مساوی ERW / لب‌به‌لب (1/2 اینچ تا 48 اینچ)، صلیبی کاهنده (1/2 اینچ تا 24 اینچ)، صلیبی کاهنده ERW / لب‌به‌لب (1/2 اینچ تا 48 اینچ)
انواع	صلیبی مساوی، صلیبی کاهنده
ضخامت دیواره	3 میلی‌متر تا 40 میلی‌متر / SCH5، SCH10، SCH20، SCH30، SCH40، STD، SCH80، XS، SCH60، SCH80، SCH120، SCH140، SCH160، XXS
خدمات ارزش افزوده	گالوانیزه گرم، پوشش اپوکسی و FBE، پولیش الکتریکی، سند بلاست، رزوه زنی، لحیم کاری
گریدهای تولیدی	فولاد ضد زنگ، فولاد آلیاژی، دوفاز، آلیاژهای نیکل، فولاد دمای پایین، فولاد کربن، مس-نیکل

استانداردهای تولید اتصالات صلیبی لوله لب‌به‌لب، صلیبی مساوی، صلیبی کاهنده

ASME:	ANSI B16.9، ANSI B16.28، MSS-SP-43
DIN:	DIN2605، DIN2615، DIN2616، DIN2617، DIN28011
EN:	EN10253-1، EN10253-2

ASTM A403 – ASME SA403	مشخصات استاندارد برای اتصالات لوله فولادی ضد زنگ آستنی کار شده
ASME B16.9	اتصالات جوشی لب‌به‌لب ساخته شده در کارخانه
ASME B16.25	انتهای جوشی لب‌به‌لب
ASME B16.28	زانویی‌های شعاع کوتاه فولادی کار شده و اتصالات لب‌به‌لب
MSS SP-43	اتصالات جوشی لب‌به‌لب کار شده و ساخته شده برای کاربردهای کم فشار و مقاوم در برابر خوردگی

گریدهای مواد اتصالات صلیبی لوله لب‌به‌لب

فولاد ضد زنگ	ASTM A403 WP Gr. 304، 304H، 309، 310، 316، 316L، 317L، 321، 347، 904L
فولاد کربن	ASTM A 234 WPB، WPBW، WPHY 42، WPHY 46، WPHY 52، WPH 60، WPHY 65 و WPHY 70.
فولاد کربن دمای پایین	ASTM A420 WPL3، A420 WPL6
فولاد آلیاژی	ASTM / ASME A/SA 234 Gr. WP 1، WP 5، WP 9، WP 11، WP 12، WP 22، WP 91
فولاد دوفاز	ASTM A 815، ASME SA 815 UNS NO S31803، S32205. Werkstoff No. 1.4462
آلیاژ نیکل	ASTM / ASME SB 336 UNS 2200 (نیکل 200)، UNS 2201 (نیکل 201)، UNS 4400 (مونل 400)، UNS 8020 (آلیاژ 20 / 20 CB 3، UNS 8825 اینکونل (825)، UNS 6600 (اینکونل 600)، UNS 6601 (اینکونل 601)، UNS 6625 (اینکونل 625)، UNS 10276 (هاستلوی C 276)

ابعاد اتصالات صلیبی مساوی لب‌به‌لب ANSI/ASME B16.9

جدول ابعاد اتصالات صلیبی لب‌به‌لب

اندازه اسمی لوله (NPS)	DN	قطر خارجی در پخ	مرکز تا انتها
اندازه اسمی لوله (NPS)	DN	قطر خارجی در پخ	اجرا.C	خروجی. M[یادداشت‌های (1) و (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

ابعاد بر حسب میلی‌متر است مگر اینکه در غیر این صورت ذکر شده باشد. ضخامت دیواره (t) باید توسط مشتری مشخص شود.

ابعاد اتصالات صلیبی کاهنده لب‌به‌لب

قطر اسمی		قطر خارجی				مرکز تا انتها
قطر اسمی		D1		D2		مرکز تا انتها
DN	NPS	سری A	سری B	سری A	سری B	C	M
15×15	1/2×1/2	21.3	18	21.3	18	25	25
15×10	1/2×3/8	21.3	18	17.3	14	25	25
15×8	1/2×1/4	21.3	18	13.7	10	25	25
20×20	3/4×3/4	26.9	25	26.9	25	29	29
20×15	3/4×1/2	26.9	25	21.3	18	29	29
20×10	3/4×3/8	26.9	25	17.3	14	29	29
25×25	1×1	33.7	32	33.7	32	38	38
25×20	1×3/4	33.7	32	26.9	25	38	38
25×15	1×1/2	33.7	32	21.3	18	38	38
32×32	1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×25	1.1/4×1	42.4	38	33.7	32	48	48
32×20	1.1/4×3/4	42.4	38	26.9	25	48	48
32×15	1.1/4×1/2	42.4	38	21.3	18	48	48
40×40	1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×32	1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×25	1.1/2×1	48.3	45	33.7	32	57	57
40×20	1.1/2×3/4	48.3	45	26.9	25	57	57
40×15	1.1/2×1/2	48.3	45	21.3	18	57	57
50×50	2×2	60.3	57	60.3	57	64	64
50×40	2×1.1/2	60.3	57	48.3	45	64	60
50×32	2×1.1/4	60.3	57	42.4	38	64	57
50×25	2×1	60.3	57	33.7	32	64	51
50×20	2×3/4	60.3	57	26.9	25	64	44
65×65	2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×50	2/1/2×2	73.0	76	60.3	57	76	70
65×40	2/1/2×1.1/2	73.0	76	48.3	45	76	67
65×32	2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×25	2/1/2×1	73.0	76	33.7	32	76	57
80×80	3×3	88.9	89	88.9	89	86	86
80×65	3×2.1/2	88.9	89	73.0	76	86	83
80×50	3×2	88.9	89	60.3	57	86	76
80×40	3×1.1/2	88.9	89	48.3	45	86	73
80×32	3×1.1/4	88.9	89	42.4	38	86	70
90×90	3.1/2×3.1/2	101.6	–	101.6	–	95	95
90×80	3.1/2×3	101.6	–	88.9	89	95	92
90×65	3.1/2×2.1/2	101.6	–	73.0	76	95	89
90×50	3.1/2×2	101.6	–	60.3	57	95	83
90×40	3.1/2×1.1/2	101.6	–	48.3	45	95	79
100×100	4×4	114.3	108	114.3	108	105	105
100×90	4×3.1/2	114.3	108	101.6	–	105	102
100×80	4×3	114.3	108	88.9	89	105	98
100×65	4×2.1/2	114.3	108	73.0	76	105	95
100×50	4×2	114.3	108	60.3	57	105	89
100×40	4×1.1/2	114.3	108	48.3	45	105	86
125×125	5×5	141.3	133	141.3	133	124	124
125×100	5×4	141.3	133	114.3	108	124	117
125×90	5×3.1/2	141.3	–	101.6	–	124	114
125×80	5×3	141.3	133	88.9	89	124	111
125×65	5×2.1.2	141.3	133	73.0	76	124	108
125×50	5×2	141.3	133	60.3	57	124	105
150×150	6×6	168.3	159	168.3	159	143	143
150×125	6×5	168.3	159	141.3	133	143	137
150×100	6×4	168.3	159	114.3	108	143	130
150×90	6×3.1/2	168.3	–	101.6	–	143	127
150×80	6×3	168.3	159	88.9	89	143	124
150×65	6×2.1/2	168.3	159	73.0	76	143	121
200×200	8×8	219.1	219	219.1	219	178	178
200×150	8×6	219.1	219	168.3	159	178	168
200×125	8×5	219.1	219	141.4	133	178	162
200×100	8×4	219.1	219	114.3	108	178	156
200×90	8×3.1/2	219.1	–	101.6	–	178	152
250×250	10×10	273.0	273	273.0	273	216	216
250×200	10×8	273.0	273	219.1	219	216	203
250×150	10×6	273.0	273	168.3	159	216	194
250×125	10×5	273.0	273	141.3	133	216	191
250×100	10×4	273.0	273	114.3	108	216	184
300×300	12×12	323.9	325	323.9	325	254	254
300×250	12×10	323.9	325	273.0	273	254	241
300×200	12×8	323.9	325	219.1	219	254	229
300×150	12×6	323.9	325	168.3	159	254	219
300×125	12×5	323.9	325	141.3	133	254	216
350×350	14×14	355.6	377	355.6	377	279	279
350×300	14×12	355.6	377	323.9	325	279	270
350×250	14×10	355.6	377	273.0	273	279	257
350×200	14×8	355.6	377	219.1	219	279	248
350×150	14×6	355.6	377	168.3	159	279	238
400×400	16×16	406.4	426	406.4	426	305	305
400×350	16×14	406.4	426	355.6	377	305	305
400×300	16×12	406.4	426	323.9	325	305	295
400×250	16×10	406.4	426	273.0	273	305	283
400×200	16×8	406.4	426	219.1	219	305	273
400×150	16×6	406.4	426	168.3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406.4	426	343	330
450×350	18×14	457	480	355.6	377	343	330
450×300	18×12	457	480	323.9	325	343	321
450×250	18×10	457	480	273.0	273	343	308
450×200	18×8	457	480	219.1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406.4	426	381	356
500×350	20×20	508	530	355.6	377	381	356
500×300	20×20	508	530	323.9	325	381	346
500×250	20×20	508	530	273.0	273	381	333
500×200	20×20	508	530	219.1	219	381	324

انواع اتصالات صلیبی لب‌به‌لب ASME B16.9 موجود

اتصال صلیبی مساوی لب‌به‌لب	اتصال صلیبی کاهنده لب‌به‌لب
اتصالات صلیبی کاهنده	اتصالات لوله صلیبی کاهنده فولادی
اتصال صلیبی نامساوی ASME B16.9	اتصال صلیبی نامساوی با کیفیت بالا
اتصال صلیبی مستقیم لب‌به‌لب	اتصالات لوله صلیبی کاهنده لب‌به‌لب
اتصال صلیبی لب‌به‌لب ANSI B16.9	اتصال صلیبی لوله لب‌به‌لب ASME B16.28
اتصالات لوله صلیبی لب‌به‌لب	اتصال صلیبی میله‌دار لب‌به‌لب
اتصال صلیبی مساوی	اتصال صلیبی
اتصال صلیبی کاهنده لب‌به‌لب	اتصال صلیبی مساوی لب‌به‌لب

لیست قیمت اتصالات صلیبی لوله لب‌به‌لب

اتصال صلیبی مساوی لب‌به‌لب ASME B16.9
قیمت FOB: 0.5-6 دلار آمریکا / قطعه

اتصال صلیبی نامساوی sch40 لب‌به‌لب
قیمت FOB: 1.2-2500 دلار آمریکا / قطعه

اتصالات صلیبی مساوی
قیمت FOB: 1-5000 دلار آمریکا / قطعه

اتصال صلیبی کاهنده لب‌به‌لب ASME B16.9
قیمت FOB: 0.11-999 دلار آمریکا / قطعه

اتصالات لوله صلیبی کاهنده لب‌به‌لب ASME B16.9
قیمت FOB: 0.2-50 دلار آمریکا / قطعه

اتصال صلیبی میله‌دار لب‌به‌لب
قیمت FOB: 0.2-500 دلار آمریکا / قطعه

صلیبی مساوی
قیمت FOB: 0.11-1 دلار آمریکا / قطعه
