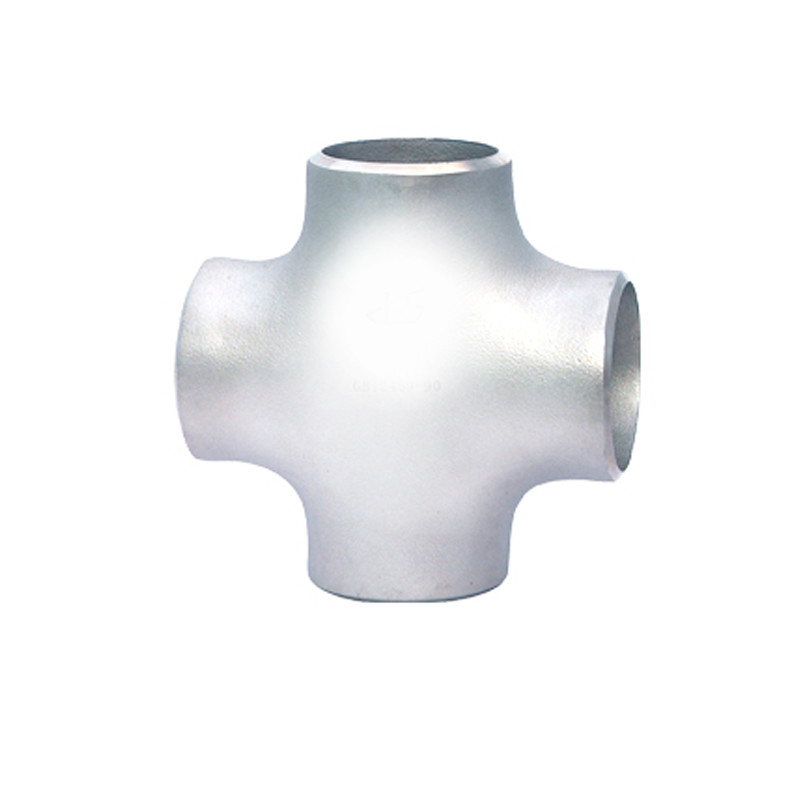

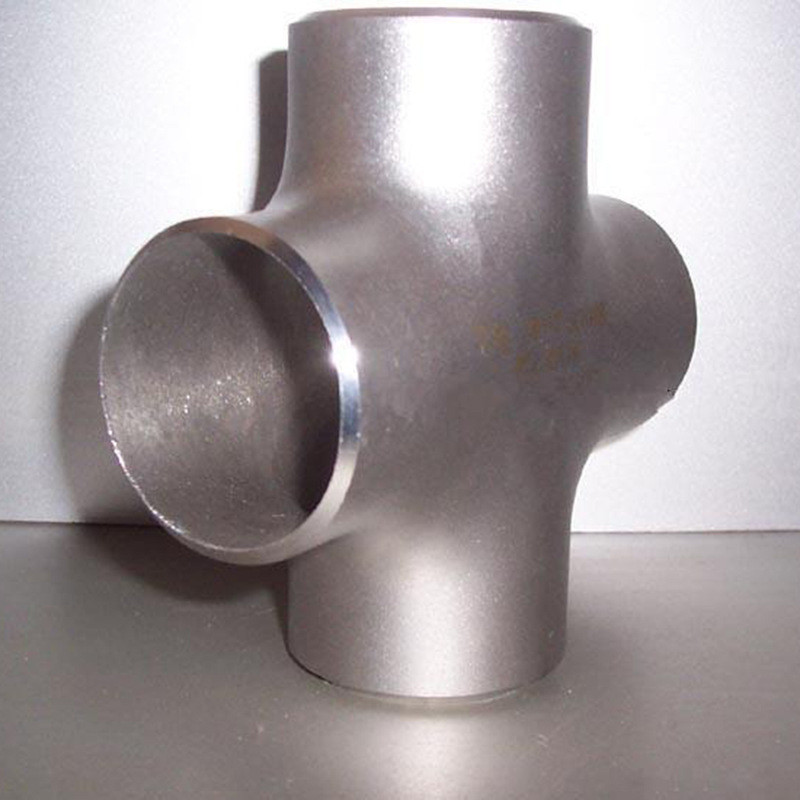

C70600 ANSI B16.9 لوله متقاطع اتصال مستقیم 2 اینچی SCH40 Buttweld

محل منبع	چین
نام تجاری	TOBO
گواهی	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
شماره مدل	نیکل مس C70600

برای نمونه و کوپن رایگان با من تماس بگیرید.

واتساپ:0086 18588475571

وی چت: 0086 18588475571

اسکایپ: sales10@aixton.com

اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.

جزئیات محصول

نام محصول	صلیب لوله مس نیکل	درجه مواد	C70600
اندازه	2 اینچ SCH40	کاربرد	آبگرمکن
تایپ کنید	برابر	سطح	انفجار
رفتار	آنیل شده
برجسته کردن	اتصالات لوله های متقاطع B16.9 , اتصالات لوله های متقاطع C70600 , اتصالات لوله های متقاطع Buttweld

پیام بگذارید

توضیحات محصول

اتصالات لوله متقاطع Buttweld، صلیب Buttweld Cross با کیفیت بالا، نمایندگی متقاطع جانبی جوش لب به لب

Equal Cross Dimensions, Buttweld Reducing Cross Dimensions, Pipe Cross Dimensions, Buttweld Equal Cross Dimensions, Ind

Marcel Piping تولید کننده برترasme b16.9 crossمعمولاً به عنوان اتصالات لوله 4 طرفه شناخته می شود.تی متقاطع معمولاً با تغییر دما فشار زیادی بر روی لوله ایجاد می کند، زیرا در مرکز چهار نقطه اتصال قرار دارند.در مقایسه، سه راهی ثابت تر از صلیب است، زیرا سه پایه مانند چهارپایه رفتار می کند، در حالی که یک سه راهی مانند چهارپایه رفتار می کند.

با پرورش تیمی از متخصصان درخشان، ما می توانیم عرضه کنیممتقاطع لولهدر دو نوع صلیب مستقیم و صلیب کاهنده در طیف کاملی از اشکال و ابعاد.ما یک تامین کننده پیشرو در سه راهی متقاطع فولاد ضد زنگ و سه راهی فولاد آلیاژی برای مشتریان داخلی و مشتریان بین المللی در صنایع مختلف مانند نفت و گاز، پتروشیمی، تولید برق، داروسازی، تولید کاغذ، صنعت گاز طبیعی و کارخانه های شیمیایی هستیم.کراس در بسیاری از کاربردها، به عنوان محل اتصال برای لوله های متقاطع استفاده می شود.

سهامدار Butt Weld Equal Cross, Pipe Cross Fittings, Reducing Cross Pipe Fitting, Straight Cross ASME B16.9 Delaer

کراس ویژه Equal Cross، Reducing Cross و Lateral Cross به طور گسترده توسط ما در بسیاری از صنایع مانند تولید برق، پتروشیمی، کشتی سازی، تولید کاغذ، مواد شیمیایی، دارویی و ساخت عرضه می شود.

بسته به مشخصات و نیازهای مشتری خود، ما می‌توانیم کراس مستقیم و کراس کاهنده را در گریدهای مختلف از جمله 202، 304/304L، 904L، 316/316L، Duplex 2205، Alloy 20، Cupro Nickel، Monel Alloy 400، Inconel تولید و عرضه کنیم. ، آلیاژ Inconel 600، آلیاژ Hastelloy C276 و همچنین در گریدهای مختلف آلومینیومی.

فروشنده Buttweld Unequal Cross, Buttweld Equal Cross Fittings, Equal Cross Formula, Cross Pipe Fitting Definition, Straight Cross Fitting, Equal Cross Weight Calculator, Straight Cross Pipe Fittings نمایندگی ها در هند

مشخصات متقاطع لوله ANSI/ASME B16.9 - صلیب برابر، تقاطع کاهش دهنده

ابعاد	ASME/ANSI B16.9، ASME B16.28، MSS-SP-43
قطر خارج	صلیب برابر (1/2″~24″)، ERW / صلیب مساوی Buttweld (1/2″~48″)، صلیب کاهنده (1/2″″~24″)، ERW / صلیب کاهنده Buttweld (1/2″～ 48 اینچ)
انواع	صلیب برابر، صلیب کاهنده
ضخامت دیوار	3mm – 40mm / SCH5، SCH10، SCH20، SCH30، SCH40، STD، SCH80، XS، SCH60، SCH80، SCH120، SCH140، SCH160، XXS
خدمات ارزش افزوده	گالوانیزه گرم، پوشش اپوکسی و FBE، الکترو پولیش، سند بلاست، رزوه کاری، لحیم کاری
نمرات تولید	فولاد ضد زنگ، فولاد آلیاژی، دوبلکس، آلیاژهای نیکل، فولاد با دمای پایین، فولاد کربنی، نیکل کوپر

استانداردهای ساخت لوله های متقاطع، صلیب برابر، صلیب کاهش دهنده

مثل من:	ANSI B16.9، ANSI B16.28، MSS-SP-43
DIN:	DIN2605, DIN2615, DIN2616, DIN2617, DIN28011
EN:	EN10253-1، EN10253-2

ASTM A403 – ASME SA403	مشخصات استاندارد برای اتصالات لوله‌های فولادی ضد زنگ آستنیتی فرفورژه
ASME B16.9	اتصالات فرفورژه کارخانه ای جوش لبه دار
ASME B16.25	Buttwelding به پایان می رسد
ASME B16.28	زانوهای شعاع کوتاه فولادی فرفورژه و برگشت های جوشکاری
MSS SP-43	اتصالات جوشکاری فرفورژه و ساخته شده برای کاربردهای کم فشار و مقاوم در برابر خوردگی

درجات مواد متقاطع لوله باتل

فولاد ضد زنگ	ASTM A403 WP Gr.304، 304H، 309، 310، 316، 316L، 317L، 321، 347، 904L
فولاد کربن	ASTM A 234 WPB، WPBW، WPHY 42، WPHY 46، WPHY 52، WPH 60، WPHY 65 و WPHY 70.
فولاد کربنی با دمای پایین	ASTM A420 WPL3، A420 WPL6
فولاد	ASTM / ASME A/SA 234 گرمWP 1، WP 5، WP 9، WP 11، WP 12، WP 22، WP 91
فولاد دوبلکس	ASTM A 815, ASME SA 815 UNS NO S31803, S32205.Werkstoff شماره 1.4462
آلیاژ نیکل	ASTM / ASME SB 336 UNS 2200 ( NICKEL 200 ), UNS 2201 (NICKEL 201 ), UNS 4400 (MONEL 400 ), UNS 8020 ( ALLOY 20 / 20 CB 3, UNS 8825 CONEL (6825 ) UNS 6601 (INCONEL 601)، UNS 6625 (INCONEL 625)، UNS 10276 (HASTELLOY C 276)

ANSI/ASME B16.9 BUTTWELD ابعاد متقاطع برابر

نمودار ابعاد متقاطع Buttweld

اندازه اسمی لوله (NPS)	DN	قطر بیرونی در Bevel	مرکز به انتها
اندازه اسمی لوله (NPS)	DN	قطر بیرونی در Bevel	Run.C	پریز.M[یادداشت (1) و (2)]
1/2	15	21.3	25	25
3/4	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

ابعاد بر حسب میلی متر است مگر اینکه خلاف آن مشخص شده باشد.ضخامت دیوار (تی) باید توسط مشتری مشخص شود.

ابعاد متقاطع کاهش دهنده لبه دار

قطر اسمی		قطر خارج				مرکز تا پایان
قطر اسمی		D1		D2		مرکز تا پایان
DN	NPS	سری A	سری B	سری A	سری B	سی	م
15×15	1/2×1/2	21.3	18	21.3	18	25	25
15×10	1/2×3/8	21.3	18	17.3	14	25	25
15×8	1/2×1/4	21.3	18	13.7	10	25	25
20×20	3/4×3/4	26.9	25	26.9	25	29	29
20×15	3/4×1/2	26.9	25	21.3	18	29	29
20×10	3/4×3/8	26.9	25	17.3	14	29	29
25×25	1×1	33.7	32	33.7	32	38	38
25×20	1×3/4	33.7	32	26.9	25	38	38
25×15	1×1/2	33.7	32	21.3	18	38	38
32×32	1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×25	1.1/4×1	42.4	38	33.7	32	48	48
32×20	1.1/4×3/4	42.4	38	26.9	25	48	48
32×15	1.1/4×1/2	42.4	38	21.3	18	48	48
40×40	1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×32	1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×25	1.1/2×1	48.3	45	33.7	32	57	57
40×20	1.1/2×3/4	48.3	45	26.9	25	57	57
40×15	1.1/2×1/2	48.3	45	21.3	18	57	57
50×50	2×2	60.3	57	60.3	57	64	64
50×40	2×1.1/2	60.3	57	48.3	45	64	60
50×32	2×1.1/4	60.3	57	42.4	38	64	57
50×25	2×1	60.3	57	33.7	32	64	51
50×20	2×3/4	60.3	57	26.9	25	64	44
65×65	2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×50	2/1/2×2	73.0	76	60.3	57	76	70
65×40	2/1/2×1.1/2	73.0	76	48.3	45	76	67
65×32	2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×25	2/1/2×1	73.0	76	33.7	32	76	57
80×80	3×3	88.9	89	88.9	89	86	86
80×65	3×2.1/2	88.9	89	73.0	76	86	83
80×50	3×2	88.9	89	60.3	57	86	76
80×40	3×1.1/2	88.9	89	48.3	45	86	73
80×32	3×1.1/4	88.9	89	42.4	38	86	70
90×90	3.1/2×3.1/2	101.6	–	101.6	–	95	95
90×80	3.1/2×3	101.6	–	88.9	89	95	92
90×65	3.1/2×2.1/2	101.6	–	73.0	76	95	89
90×50	3.1/2×2	101.6	–	60.3	57	95	83
90×40	3.1/2×1.1/2	101.6	–	48.3	45	95	79
100×100	4×4	114.3	108	114.3	108	105	105
100×90	4×3.1/2	114.3	108	101.6	–	105	102
100×80	4×3	114.3	108	88.9	89	105	98
100×65	4×2.1/2	114.3	108	73.0	76	105	95
100×50	4×2	114.3	108	60.3	57	105	89
100×40	4×1.1/2	114.3	108	48.3	45	105	86
125×125	5×5	141.3	133	141.3	133	124	124
125×100	5×4	141.3	133	114.3	108	124	117
125×90	5×3.1/2	141.3	–	101.6	–	124	114
125×80	5×3	141.3	133	88.9	89	124	111
125×65	5×2.1.2	141.3	133	73.0	76	124	108
125×50	5×2	141.3	133	60.3	57	124	105
150×150	6×6	168.3	159	168.3	159	143	143
150×125	6×5	168.3	159	141.3	133	143	137
150×100	6×4	168.3	159	114.3	108	143	130
150×90	6×3.1/2	168.3	–	101.6	–	143	127
150×80	6×3	168.3	159	88.9	89	143	124
150×65	6×2.1/2	168.3	159	73.0	76	143	121
200×200	8×8	219.1	219	219.1	219	178	178
200×150	8×6	219.1	219	168.3	159	178	168
200×125	8×5	219.1	219	141.4	133	178	162
200×100	8×4	219.1	219	114.3	108	178	156
200×90	8×3.1/2	219.1	–	101.6	–	178	152
250×250	10×10	273.0	273	273.0	273	216	216
250×200	10×8	273.0	273	219.1	219	216	203
250×150	10×6	273.0	273	168.3	159	216	194
250×125	10×5	273.0	273	141.3	133	216	191
250×100	10×4	273.0	273	114.3	108	216	184
300×300	12×12	323.9	325	323.9	325	254	254
300×250	12×10	323.9	325	273.0	273	254	241
300×200	12×8	323.9	325	219.1	219	254	229
300×150	12×6	323.9	325	168.3	159	254	219
300×125	12×5	323.9	325	141.3	133	254	216
350×350	14×14	355.6	377	355.6	377	279	279
350×300	14×12	355.6	377	323.9	325	279	270
350×250	14×10	355.6	377	273.0	273	279	257
350×200	14×8	355.6	377	219.1	219	279	248
350×150	14×6	355.6	377	168.3	159	279	238
400×400	16×16	406.4	426	406.4	426	305	305
400×350	16×14	406.4	426	355.6	377	305	305
400×300	16×12	406.4	426	323.9	325	305	295
400×250	16×10	406.4	426	273.0	273	305	283
400×200	16×8	406.4	426	219.1	219	305	273
400×150	16×6	406.4	426	168.3	159	305	264
450×450	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406.4	426	343	330
450×350	18×14	457	480	355.6	377	343	330
450×300	18×12	457	480	323.9	325	343	321
450×250	18×10	457	480	273.0	273	343	308
450×200	18×8	457	480	219.1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406.4	426	381	356
500×350	20×20	508	530	355.6	377	381	356
500×300	20×20	508	530	323.9	325	381	346
500×250	20×20	508	530	273.0	273	381	333
500×200	20×20	508	530	219.1	219	381	324

انواع ASME B16.9 Buttweld Cross موجود

Buttweld Equal Cross	اتصالات متقاطع کاهش دهنده جوش لب به لب
کاهش اتصالات متقاطع	اتصالات لوله متقاطع کاهش دهنده فولاد
ASME B16.9 نابرابر کراس	صلیب نابرابر با کیفیت بالا
Buttweld Straight Cross	اتصالات لوله متقاطع کاهش دهنده جوش لب به لب
ANSI B16.9 Buttweld Cross	ASME B16.28 لوله متقاطع
اتصالات لوله متقاطع متقاطع	صلیب میله‌ای باتولد
کراس فیتینگ برابر	کراس فیتینگ
صلیب کاهنده قنداق	Buttweld Equal Cross Fitting

لیست قیمت لوله های متقاطع متقاطع

ASME B16.9 Buttweld Equal Cross
قیمت فوب: 0.5-6 دلار آمریکا / قطعه

Buttweld sch40 صلیب نابرابر
قیمت فوب: 1.2-2500 دلار آمریکا / قطعه

اتصالات متقاطع برابر
قیمت فوب: 1-5000 دلار آمریکا / قطعه

ASME B16.9 صلیب کاهش دهنده قنداق
قیمت فوب: 0.11-999 دلار آمریکا / قطعه

اتصالات لوله متقاطع کاهش دهنده ASME B16.9
قیمت فوب: 0.2-50 دلار آمریکا / قطعه

صلیب میله‌ای باتولد
قیمت فوب: 0.2-500 دلار آمریکا / قطعه

صلیب برابر
قیمت فوب: 0.11-1 دلار آمریکا / قطعه
