محل منبع	چین
نام تجاری	TOBO
گواهی	SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
شماره مدل	نیکل مس C70600

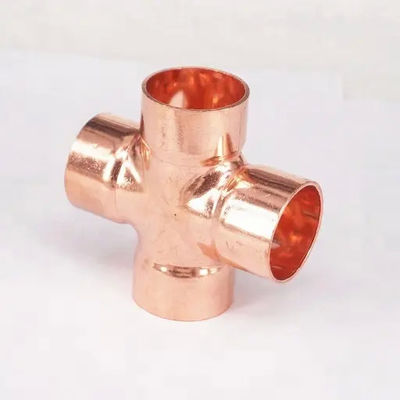

نام محصول	صلیب لوله مس نیکل	درجه مواد	C70600
اندازه	سفارشی	درخواست	آبگرمکن
نوع	برابر	سطح	انفجار
رفتار	آنیل شده

ابعاد	ASME/ANSI B169، ASME B16.28، MSS-SP-43
قطر بیرونی	مساوی صلیب (۱/۲′′ ′′ ۲۴′′) ، ERW / Buttweld مساوی صلیب ((۱/۲′′ ′′ ۴۸′′) ، کاهش صلیب (۱/۲′′ ′′ ۲۴′′) ، ERW / Buttweld کاهش صلیب ((۱/۲′′ ′′ ۴۸′′)
انواع	برابر شدن، کاهش شدن
ضخامت دیوار	۳ میلی متر ۰۴ میلی متر / SCH5، SCH10، SCH20، SCH30، SCH40، STD، SCH80، XS، SCH60، SCH80، SCH120، SCH140، SCH160، XXS
خدمات با ارزش افزوده	گالوانیزاسیون گرم، پوشش اپوکسی و FBE، الکتروپالش، شن و ماسه، رشته بندی، سولدر
درجه تولید	فولاد ضد زنگ، فولاد آلیاژ، دو فلز، آلیاژ نیکل، فولاد دمای پایین، فولاد کربن، کپرو نیکل

ASME:	ANSI B169، ANSI B16.28، MSS-SP-43
DIN:	DIN2605، DIN2615، DIN2616، DIN2617، DIN28011
EN:	EN10253-1، EN10253-2

ASTM A403 ASME SA403	مشخصات استاندارد برای لوله های فولادی فولادی فولادی فولادی
ASME B169	لوازم آلات فابریکی
ASME B1625	بُلت ولدینگ
ASME B1628	سقف های قطر کوتاه فولاد و بازگشت های جوش دادن
MSS SP-43	لوازم و لوازم صیغه ای برای جوشیدن با فشار پایین و مقاوم در برابر خوردگی

فولاد ضد زنگ	ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
فولاد کربن	ASTM A 234 WPB ، WPBW ، WPHY 42 ، WPHY 46 ، WPHY 52 ، WPHY 60 ، WPHY 65 و WPHY 70
فولاد کربن با دمای پایین	ASTM A420 WPL3، A420 WPL6
فولاد آلیاژ	ASTM / ASME A/SA 234 Gr. WP 1, WP 5, WP 9, WP 11, WP 12, WP 22, WP 91
فولاد دوگانه	ASTM A 815، ASME SA 815 UNS NO S31803, S32205. Werkstoff شماره 1.4462
آلیاژ نیکل	ASTM / ASME SB 336 UNS 2200 (NICKEL 200 ) ، UNS 2201 (NICKEL 201 ) ، UNS 4400 (MONEL 400 ) ، UNS 8020 (ALLOY 20 / 20 CB 3 ، UNS 8825 INCONEL (825) ، UNS 6600 (INCONEL 600 ) ، UNS 6601 (INCONEL 601 ) ،UNS 6625 (INCONEL 625)، UNS 10276 (HASTELLOY C 276)

اندازه نامی لوله (NPS)	DN	قطر بیرونی در بیول	مرکز تا انتها
اندازه نامی لوله (NPS)	DN	قطر بیرونی در بیول	اجرا کن	خروجی. M[تذکرات ((1) و (2) ]
1/2	15	21.3	25	25
سه چهارم	20	26.7	29	29
1	25	33.4	38	38
1-1/4	32	42.2	48	48
1-1/2	40	48.3	57	57
2	50	60.3	64	64
2-1/2	65	73.0	76	76
3	80	88.9	86	86
3-1/2	90	101.6	95	95
4	100	114.3	105	105
5	125	141.3	124	124
6	150	168.3	143	143
8	200	219.1	178	178
10	250	273.0	216	216
12	300	323.8	254	254
14	350	355.6	279	279
16	400	406.4	305	305
18	450	457	343	343
20	500	508	381	381
22	550	559	419	419
24	600	610	432	432
26	650	660	495	495
28	700	711	521	521
30	750	762	559	559
32	800	813	597	597
34	850	864	635	635
36	900	914	673	673
38	950	965	711	711
40	1000	1016	749	749
42	1050	1067	762	711
44	1100	1118	813	762
46	1150	1168	851	800
48	1200	1219	889	838

قطر اسمی		قطر بیرونی				از وسط تا انتها
قطر اسمی		D1		D2		از وسط تا انتها
DN	NPS	سری A	سری B	سری A	سری B	C	م
15×15	1/2×1/2	21.3	18	21.3	18	25	25
15×10	1/2×3/8	21.3	18	17.3	14	25	25
15×8	1/2×1/4	21.3	18	13.7	10	25	25
20×20	3/4×3/4	26.9	25	26.9	25	29	29
20×15	3/4 × 1/2	26.9	25	21.3	18	29	29
20×10	3/4×3/8	26.9	25	17.3	14	29	29
25×25	1×1	33.7	32	33.7	32	38	38
25×20	1×3/4	33.7	32	26.9	25	38	38
25×15	1×1/2	33.7	32	21.3	18	38	38
32×32	1.1/4×1.1/4	42.4	38	42.4	38	48	48
32×25	1.1/4×1	42.4	38	33.7	32	48	48
32×20	1.1/4×3/4	42.4	38	26.9	25	48	48
32×15	1.1/4×1/2	42.4	38	21.3	18	48	48
۴۰×۴۰	1.1/2×1.1/2	48.3	45	48.3	45	57	57
40×32	1.1/2×1.1/4	48.3	45	42.4	38	57	57
40×25	1.1/2×1	48.3	45	33.7	32	57	57
40×20	1.1/2×3/4	48.3	45	26.9	25	57	57
40×15	1.1/2×1/2	48.3	45	21.3	18	57	57
50×50	2×2	60.3	57	60.3	57	64	64
50×40	2×1.1/2	60.3	57	48.3	45	64	60
50×32	2×1.1/4	60.3	57	42.4	38	64	57
50×25	2×1	60.3	57	33.7	32	64	51
50×20	2×3/4	60.3	57	26.9	25	64	44
۶۵×۶۵	2/1/2×2.1/2	73.0	76	73.0	76	76	76
65×50	2/1/2×2	73.0	76	60.3	57	76	70
۶۵×۴۰	2/1/2×1.1/2	73.0	76	48.3	45	76	67
۶۵×۳۲	2/1/2×1.1/4	73.0	76	42.4	38	76	64
65×25	2/1/2×1	73.0	76	33.7	32	76	57
80×80	3×3	88.9	89	88.9	89	86	86
80×65	3×2.1/2	88.9	89	73.0	76	86	83
80×50	3×2	88.9	89	60.3	57	86	76
80×40	3×1.1/2	88.9	89	48.3	45	86	73
80×32	3×1.1/4	88.9	89	42.4	38	86	70
90×90	3.1/2×3.1/2	101.6	️	101.6	️	95	95
90×80	3.1/2×3	101.6	️	88.9	89	95	92
90×65	3.1/2×2.1/2	101.6	️	73.0	76	95	89
90×50	3.1/2×2	101.6	️	60.3	57	95	83
90×40	3.1/2×1.1/2	101.6	️	48.3	45	95	79
100×100	4×4	114.3	108	114.3	108	105	105
100×90	4×3.1/2	114.3	108	101.6	️	105	102
100×80	4×3	114.3	108	88.9	89	105	98
100×65	4×2.1/2	114.3	108	73.0	76	105	95
100×50	4×2	114.3	108	60.3	57	105	89
100×40	4×1.1/2	114.3	108	48.3	45	105	86
125×125	5×5	141.3	133	141.3	133	124	124
125×100	5×4	141.3	133	114.3	108	124	117
125×90	5×3.1/2	141.3	️	101.6	️	124	114
125×80	5×3	141.3	133	88.9	89	124	111
125×65	5×2.1.2	141.3	133	73.0	76	124	108
125×50	5×2	141.3	133	60.3	57	124	105
150×150	6×6	168.3	159	168.3	159	143	143
150×125	6×5	168.3	159	141.3	133	143	137
150×100	6×4	168.3	159	114.3	108	143	130
150×90	6×3.1/2	168.3	️	101.6	️	143	127
150×80	6×3	168.3	159	88.9	89	143	124
150×65	6×2.1/2	168.3	159	73.0	76	143	121
200×200	8×8	219.1	219	219.1	219	178	178
200×150	8×6	219.1	219	168.3	159	178	168
200×125	8×5	219.1	219	141.4	133	178	162
200×100	8×4	219.1	219	114.3	108	178	156
200×90	8×3.1/2	219.1	️	101.6	️	178	152
250×250	10×10	273.0	273	273.0	273	216	216
250×200	10×8	273.0	273	219.1	219	216	203
250×150	10×6	273.0	273	168.3	159	216	194
250×125	10×5	273.0	273	141.3	133	216	191
250×100	10×4	273.0	273	114.3	108	216	184
۳۰۰×۳۰۰	12×12	323.9	325	323.9	325	254	254
300×250	12×10	323.9	325	273.0	273	254	241
300×200	12×8	323.9	325	219.1	219	254	229
300×150	12×6	323.9	325	168.3	159	254	219
300×125	12×5	323.9	325	141.3	133	254	216
۳۵۰×۳۵۰	14×14	355.6	377	355.6	377	279	279
۳۵۰×۳۰۰	14×12	355.6	377	323.9	325	279	270
۳۵۰ × ۲۵۰	14×10	355.6	377	273.0	273	279	257
350×200	14×8	355.6	377	219.1	219	279	248
۳۵۰ × ۱۵۰	14×6	355.6	377	168.3	159	279	238
400×400	16×16	406.4	426	406.4	426	305	305
400×350	16×14	406.4	426	355.6	377	305	305
400×300	16×12	406.4	426	323.9	325	305	295
400×250	16×10	406.4	426	273.0	273	305	283
400×200	16×8	406.4	426	219.1	219	305	273
400×150	16×6	406.4	426	168.3	159	305	264
۴۵۰×۴۵۰	18×18	457	480	457	480	343	343
450×400	18×16	457	480	406.4	426	343	330
۴۵۰×۳۵۰	18×14	457	480	355.6	377	343	330
450×300	18×12	457	480	323.9	325	343	321
450×250	18×10	457	480	273.0	273	343	308
450×200	18×8	457	480	219.1	219	343	298
500×500	20×20	508	530	508	530	381	381
500×450	20×20	508	530	457	480	381	368
500×400	20×20	508	530	406.4	426	381	356
500×350	20×20	508	530	355.6	377	381	356
500×300	20×20	508	530	323.9	325	381	346
500×250	20×20	508	530	273.0	273	381	333
500×200	20×20	508	530	219.1	219	381	324
