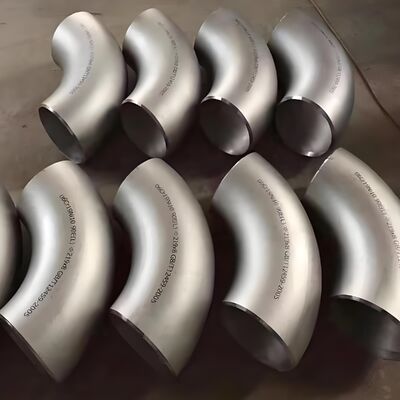

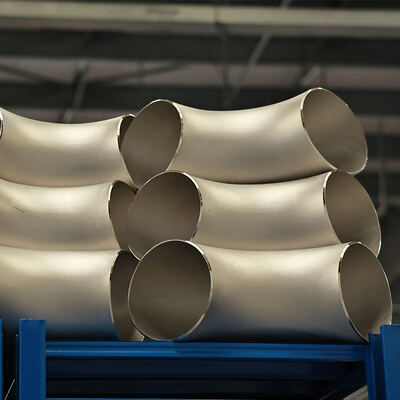

CuNi 70/30 مس نیکل 90 درجه LR زانویی، اتصالات جوش لب به لب ASME B16.9 با استحکام بالا
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | زانو نیکل مس |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | CuNi 70/30 مس نیکل 90 درجه LR زانویی، اتصالات جوش لب به لب ASME B16.9 با استحکام بالا | مزیت | نصب و نگهداری راحت |
|---|---|---|---|
| ماندگاری | بالا | نوع سر | گرد |
| تایپ کنید | آرنج | رتبه بندی فشار | 150 PSI |
| درجه بندی دما | -20 درجه سانتیگراد - 200 درجه سانتیگراد | نوع محصول | زانو نیکل مس |
| مقاومت در برابر خوردگی | عالی | بندر | شانگهای، نینگبو، و غیره |
| اتصالات پایان | جوش لب به لب، جوش سوکت، رزوه دار | نام محصول | زانو نیکل مس |
| نوع پایان | جوش لب به لب | سطح فشار | فشار بالا |
| قطر | متفاوت است (به عنوان مثال، 1/2 اینچ تا 24 اینچ) | طبقه فشار | 3000 psi |
| برجسته کردن | CuNi 70/30 مخمصه مس نیکل,اتصالات جوش لب به لب با استحکام بالا,زانو نیکل مسی ASME B16.9 |
||
توضیحات محصول
زانویی مسی نیکل 70/30 LR 90 درجه، اتصالات جوشی لب به لب با استحکام بالا ASME B16.9
1.توضیحات محصول
زانویی مسی نیکل یک اتصالات لوله از پیش ساخته شده و تست شده در کارخانه است که آماده نصب در محل می باشد. این محصول از آلیاژهای مس نیکل مقاوم در برابر خوردگی (C70600/C71500) ساخته شده و در حالت آنیل شده محلول تحویل داده می شود، با انتهای آماده شده طبق مشخصات برای اتصال سریع. هر زانویی با محافظ انتها و علامت گذاری واضح برای شناسایی آسان در محل کار عرضه می شود. این محصول با اندازه ها و برنامه های استاندارد لوله سازگار است و امکان ادغام مستقیم در سیستم های لوله کشی آب دریا جدید یا موجود را فراهم می کند.
2.کاربردهای محصول
این زانویی در سناریوهای نصب میدانی معمول زیر استفاده می شود:
-
نصب لوله کشی کشتی در کارخانههای کشتیسازی جدید و تعمیرگاههای خشک
-
اتصال و وصل کردن لولهکشی بالای سکوهای فراساحلی
-
ساخت خطوط لوله ورودی و خروجی آب دریا برای نیروگاههای ساحلی
-
پروژههای نوسازی و توسعه در کارخانههای شیرینسازی و شیمیایی موجود
-
اتصالات رایزر خطوط لوله زیردریایی و نصب جامپر در سطح
-
جایگزینی عمومی زانوییهای فولاد کربن یا گالوانیزه خورده در محیطهای دریایی
3. مزایای محصول
-
سبک در مقایسه با فولاد - وزن تقریباً 85٪ زانویی فولاد کربن معادل؛ جابجایی و بارگیری دستی آسانتر.
-
نفوذپذیری مغناطیسی کم - امکان جوشکاری در نزدیکی تجهیزات حساس بدون تداخل میدان مغناطیسی.
-
سطح بدون اکسید - اسیدشویی کارخانهای مقیاس را حذف میکند و خطر آلودگی را در حین جوشکاری به حداقل میرساند.
-
اتصال آسان - تلرانسهای ابعادی امکان تصحیح ناهماهنگی ±1.5 میلیمتر را در حین همترازی فراهم میکنند.
-
کاهش عملیات پس از جوشکاری - برای ضخامتهای تا 30 میلیمتر نیازی به عملیات حرارتی پس از جوشکاری (PWHT) نیست.
-
قابل استفاده مجدد - برای اهداف اصلاحی میتوان آن را در محل برش داد، مجدداً پخ زد و مجدداً جوش داد.
4. مشخصات کلیدی محصولپارامتر
| مقدار مرجع نصب | اندازههای اسمی استاندارد |
| DN15 – DN600 (NPS ½ اینچ – 24 اینچ) | ابعاد مرکز تا رو (LR 90 درجه) |
| 1.5 × قطر اسمی (مثلاً DN200 = 300 میلیمتر) | ابعاد مرکز تا رو (SR 90 درجه) |
| 1.0 × قطر اسمی | فاصله پشتیبانی توصیه شده (افقی) |
| 3 – 5 متر بسته به اندازه لوله و وزن سیال | حداقل شعاع خمش برای خمش سرد در محل |
| قابل اعمال نیست – زاویه ثابت کارخانهای؛ خمش سرد در محل مجاز نیست | فرآیند جوشکاری توصیه شده |
| پاس ریشه GTAW (TIG) + پرکننده/کلاهک SMAW (الکترود) یا GMAW (MIG) | دمای پیشگرم |
| لازم نیست (دمای محیط ≥ 5 درجه سانتیگراد) | دمای بین پاسی |
| ≤ 150 درجه سانتیگراد (برای جلوگیری از رشد دانه) | سازگاری فلز پرکننده |
| ERCuNi (AWS A5.7) برای GTAW؛ ECuNi (AWS A5.6) برای SMAW | گاز محافظ (GTAW) |
| آرگون 100% (یا مخلوط آرگون/هلیوم برای مقاطع ضخیمتر) | نیاز به گاز پشتیبان |
| برای پاس ریشه توصیه میشود؛ آرگون 100%، نرخ جریان 5-10 لیتر در دقیقه | عملیات حرارتی پس از جوشکاری (PWHT) |
| برای ضخامت دیواره ≤ 30 میلیمتر لازم نیست | حداکثر ناهماهنگی مجاز (اتصال) |
| ≤ 1.5 میلیمتر برای ضخامت ≤ 20 میلیمتر؛ ≤ 3 میلیمتر برای ضخامت > 20 میلیمتر | گشتاور پیچ و مهره (اتصالات فلنجی، کلاس 150) |
| 100-140 نیوتن متر (برای پیچهای M20، روانکاری شده) | واشر توصیه شده |
| EPDM یا PTFE کپسوله شده برای سرویس آب دریا | پرداخت سطح فلنج |
| شیاردار هممرکز یا مارپیچ؛ 125-250 میکرو اینچ Ra | وزن جابجایی (معمولی، DN300 LR) |
| تقریباً 45-55 کیلوگرم (برنامه 40، C70600) | شرایط نگهداری |
| خشک، داخلی یا سرپوشیده؛ درپوشهای انتها را بگذارید؛ از پاشش مستقیم آب دریا قبل از نصب خودداری کنید | نیاز به فضای نصب |
| حداقل 300 میلیمتر فضا در اطراف زانویی برای دسترسی جوشکاری و بازرسی در نظر بگیرید | سوالات متداول |
1. آیا شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، شما می توانید گواهینامه را ببینید.
2. زمان تحویل شما چقدر است؟ به طور کلی اگر کالا در انبار موجود باشد 5-10 روز است. یا اگر کالا در انبار موجود نباشد 15-20 روز است، بسته به مقدار.
3. آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟ بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
4. شرایط پرداخت شما چیست؟ پرداخت
=1000 دلار، 50% T/T پیش پرداخت، مانده قبل از حمل و نقل.
