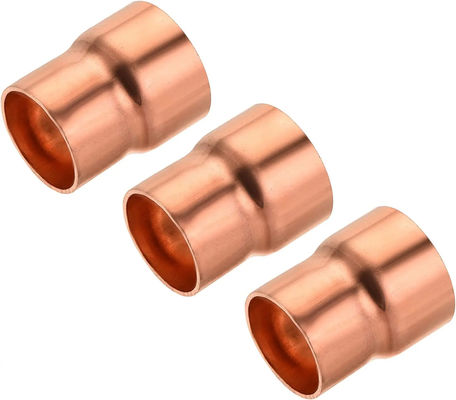

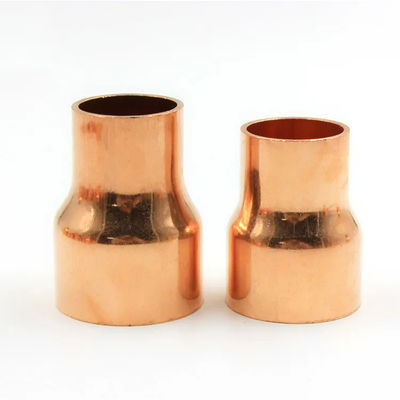

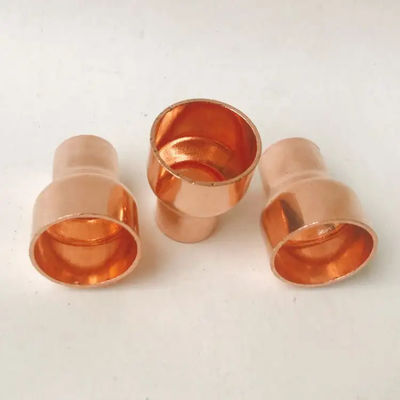

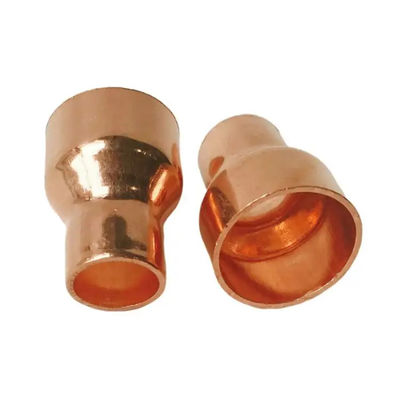

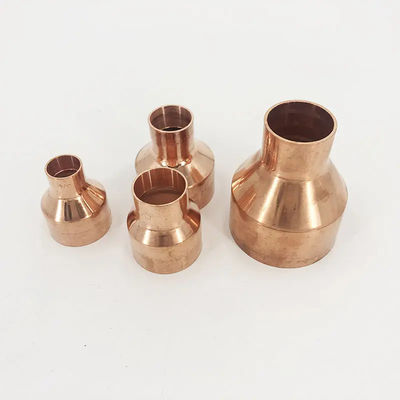

کوپلینگ کاهنده برنجی بدون لحیم سریع اتصال، اتصالات فشاری مقاوم در برابر خوردگی برای لوله مسی

اتصال کاهنده برنجی فشاری بدون لحیم کاری اتصال سریع برای لوله مسی لوله کشی

1. توضیحات محصول

اتصال کاهنده برنجی فشاری بدون لحیم کاری اتصال سریع برای لوله مسی لوله کشی یک اتصالات لوله با کیفیت بالا و بدون شعله است که برای اتصال ایمن و قابل اعتماد دو لوله مسی با قطر متفاوت طراحی شده است. این راه حل اتصال مکانیکی که از برنج بادوام ساخته شده است، نیاز به لحیم کاری، جوشکاری یا شعله‌زنی را از بین می‌برد و آن را برای نصب در فضاهای تنگ یا مناطق حساس به حرارت ایده‌آل می‌سازد. این اتصال بر اساس یک مکانیزم فشاری ساده عمل می‌کند: با سفت شدن مهره، حلقه (یا زیتون) بین مهره و بدنه اتصال فشرده می‌شود و یک مهر و موم قوی و ضد نشت در برابر دیواره لوله ایجاد می‌کند. این محصول مطابق با استانداردهای EN 1254-2 است و برای استفاده در سیستم‌های آب آشامیدنی WRAS تایید شده است.

2. پارامترهای فنی کلیدی

3. کاربردهای محصول

این اتصال چند منظوره برای طیف گسترده‌ای از کاربردها در محیط‌های خانگی، تجاری و صنعتی مناسب است. این معمولاً در موارد زیر استفاده می‌شود:

• سیستم‌های لوله‌کشی: اتصال اندازه‌های مختلف لوله در خطوط تامین آب گرم و سرد.

• سیستم‌های گرمایشی: ایده‌آل برای اتصالات رادیاتور و تاسیسات گرمایش از کف.

• خطوط لوله گاز: مناسب برای اتصالات گاز کم فشار (در محدوده فشار).

• هوای فشرده و پنوماتیک: برای خطوط هوا و کاربردهای گاز بی‌اثر استفاده می‌شود.

• ماشین‌آلات صنعتی: برای انتقال سیالات و خطوط خنک‌کننده.

4. مزایای محصول

• نصب سریع و بدون شعله: نیازی به لحیم کاری یا ابزار خاصی ندارد و امکان نصب سریع را حتی در فضاهای تنگ که حرارت محدود است فراهم می‌کند.

• مقاوم در برابر نشت و بادوام: مکانیزم فشاری یک مهر و موم قابل اعتماد و طولانی مدت ایجاد می‌کند که می‌تواند بدون به خطر انداختن یکپارچگی اتصال، باز و بسته شود.

• ساختار برنجی مقاوم در برابر خوردگی: دوام عالی و مقاومت در برابر خوردگی را ارائه می‌دهد و عمر طولانی را در رسانه‌های سیال مختلف تضمین می‌کند.

• سازگاری چند منظوره: می‌تواند لوله‌های مسی را به مواد مختلفی مانند لوله‌های فولادی یا پلاستیکی متصل کند و طراحی انعطاف‌پذیر سیستم را ارائه می‌دهد.

5. عملکرد محصول

عملکرد اصلی این اتصال، عمل به عنوان یک کاهنده مکانیکی است که دو لوله با قطرهای نابرابر را به طور یکپارچه به هم متصل می‌کند. این امر انتقال ایمن بین اندازه‌های مختلف لوله را امکان‌پذیر می‌سازد و یکپارچگی سیستم و جریان را در لوله‌کشی، گرمایش و لوله‌کشی صنعتی حفظ می‌کند.

6. دستورالعمل استفاده

1. لوله مسی را به صورت مربعی برش دهید و انتهای برش خورده را برای اطمینان از سطح تمیز، صاف کنید.

2. مهره فشاری و سپس حلقه (زیتون) را روی لوله بلغزانید.

3. لوله را تا انتها در بدنه اتصال وارد کنید تا به انتها برسد.

4. حلقه و مهره را به سمت بدنه اتصال بلغزانید و مهره را با دست سفت کنید.

5. با استفاده از دو آچار با اندازه مناسب، مهره را سفت کنید. از روش‌های سفت کردن استاندارد پیروی کنید: برای اتصالات، توصیه می‌شود برای اتصالات 1/8 اینچی ¾ دور و برای اتصالات 1/4 اینچی 1 و ¼ دور سفت کنید.

6. پس از سفت کردن، یک تست فشار انجام دهید تا از عدم وجود نشتی اطمینان حاصل شود.

7. اقدامات احتیاطی و نکات مهم

• بیش از حد سفت نکنید: سفت کردن بیش از حد می‌تواند حلقه را تغییر شکل دهد، بدنه اتصال را آسیب برساند یا لوله را خرد کند و منجر به نشتی شود یا جداسازی آینده را دشوار کند.

• حلقه‌ها را مجدداً استفاده نکنید: پس از فشرده شدن، حلقه‌ها برای ایجاد مهر و موم تغییر شکل می‌دهند. استفاده مجدد از آنها ممکن است منجر به مهر و موم ضعیف و نشتی شود.

• از درزگیرهای رزوه خودداری کنید: مهر و موم بین حلقه، لوله و بدنه اتصال ایجاد می‌شود، نه روی رزوه ها. استفاده از نوار PTFE یا خمیر لوله می‌تواند در آب‌بندی و سفت کردن مناسب اختلال ایجاد کند.

• از سازگاری لوله اطمینان حاصل کنید: بررسی کنید که جنس و اندازه لوله با این اتصال فشاری سازگار باشد.

8. حمل و نقل و تحویل

• حداقل مقدار سفارش (MOQ): 1 عدد

• قیمت: قابل مذاکره

• قابلیت تامین: 10 تن در ماه

زمان تحویل: 15 تا 30 روز کاری​

9. شرایط پرداخت

• روش‌های پرداخت: T/T (انتقال تلگرافی)، وسترن یونیون.

10. بسته‌بندی

• بسته‌بندی استاندارد: محصولات در یک بسته حمل و نقل استاندارد بسته‌بندی می‌شوند تا از حمل و نقل ایمن اطمینان حاصل شود.

11. گارانتی، مرجوعی و خدمات پس از فروش

• گارانتی: یک گارانتی استاندارد سازنده در برابر نقص در مواد و ساخت اعمال می‌شود. گارانتی برای خریدار اصلی معتبر است و خسارات ناشی از نصب نادرست، سوء استفاده یا تغییر را پوشش نمی‌دهد.

• سیاست مرجوعی: اقلام معیوب را می‌توان در مدت زمان مشخص (به عنوان مثال، 30 روز) با فاکتور اصلی و در شرایط اولیه خود برای بازپرداخت یا تعویض مرجوع کرد. هزینه‌های حمل و نقل مرجوعی معمولاً بر عهده خریدار است.

• خدمات پس از فروش: برای هرگونه مشکل نصب یا سوالات محصول، تیم پشتیبانی فنی ما آماده کمک است.
