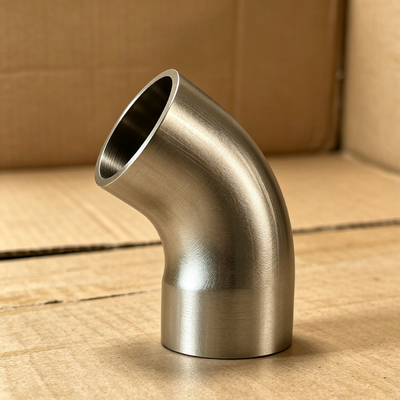

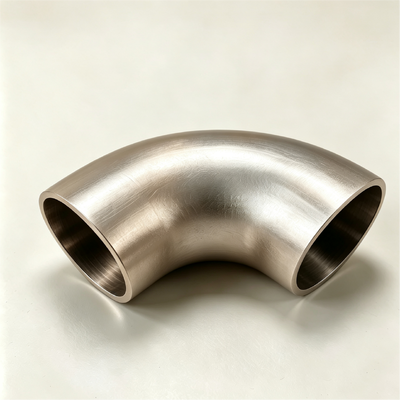

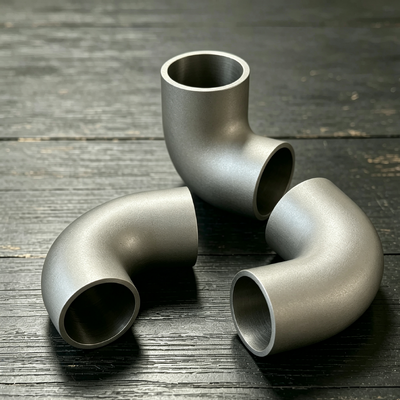

اتصالات جوش لب به لب آهنگری زانویی نیکل مس C71500 LR ASME B16.9 استحکام بالا
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | زانو نیکل مس |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | اتصالات جوش لب به لب آهنگری زانویی نیکل مس C71500 LR ASME B16.9 استحکام بالا | کشور مبدا | چین |
|---|---|---|---|
| درجه | کوپر | Sizerange | 1/2 اینچ تا 24 اینچ |
| سفارشی | پشتیبانی سفارشی | مقاومت در برابر خوردگی | عالی |
| فناوری پردازش | آهنگری | ضخامت دیوار | برنامه 10، 40 یا طبق نیاز مشتری |
| درجه کیفیت | چیز واقعی | استانداردها | ASTM B466، ASTM B111، ASME B16.9 |
| مدت پرداخت | T/T ، L/C و غیره | ضخامت دیوار | 14 بار، 16 بار، 20 بار |
| نوع اتصال | جوش بُت، جوش سوکت | رتبه بندی فشار | 150 - 3000 psi |
توضیحات محصول
زانویی مسی نیکل C71500 برای جوشکاری لب به لب فورج شده اتصالات جوشی لب به لب ASME B16.9 استحکام بالا
1.توضیحات محصول
زانویی مسی نیکل یک اتصال لوله است که از آلیاژ پایه مس-نیکل ساخته شده و از طریق فرآیندهای کار گرم به ساختار قوسی خمیده برای تغییر جهت در سیستم های لوله کشی تبدیل می شود. این محصول دو گرید اصلی مواد را پوشش می دهد: UNS C70600 (مس-نیکل 90/10) و UNS C71500 (مس-نیکل 70/30)، که هر کدام برای سطوح مختلف شدت خوردگی و الزامات دمایی مناسب هستند.
پارامترهای هندسی کلیدی شامل زوایای خمش (استاندارد 45 درجه، 90 درجه، 180 درجه)، شعاع خمش (شعاع بلند 1.5D و شعاع کوتاه 1.0D) و برنامه های ضخامت دیواره (محدوده کامل از Sch5S تا XXS) می باشد. فرآیندهای تولید شامل شکل دهی فشاری بدون درز، اکستروژن گرم و خم کاری گرم با فرکانس متوسط است که با قطرهای مختلف و الزامات دقت سازگار است. اتصالات انتهایی انعطاف پذیر هستند و در انواع جوش لب به لب، جوش سوکتی و رزوه ای موجود می باشند، با پخ زنی مطابق با استانداردهای ASME B16.25.
بازرسی محصول دقیق است و گواهینامه های مواد، گزارش های بازرسی ابعادی و گزارش های لازم NDT هنگام حمل و نقل ارائه می شود. علامت گذاری ها دائمی و به وضوح خوانا هستند و اطمینان از ردیابی کامل به شماره های حرارت و دسته های تولید برای هر قطعه منفرد را فراهم می کنند.
2.کاربرد محصول
زانویی های مسی نیکل عمدتاً در سیستم های لوله کشی که نیاز به مقاومت طولانی مدت در برابر خوردگی ناشی از کلرید دارند، استفاده می شوند. سناریوهای کاربردی معمول و توصیه های انتخاب مربوطه به شرح زیر است:
مهندسی دریایی و کشتی سازی
در سیستم های خنک کننده آب دریا از کشتی، خطوط مخزن بالاست، سیستم های شستشوی عرشه و لوله کشی آب آتش نشانی استفاده می شود؛ همچنین در خطوط فرآیند سکوهای حفاری فراساحلی و تأسیسات تولید FPSO. در چنین محیط های با شوری بالا، زانویی های C70600 مقرون به صرفه ترین راه حل را ارائه می دهند.
تولید برق و تأسیسات هسته ای
در خطوط آب در گردش کندانسور نیروگاه حرارتی، سیستم های خنک کننده آب تجهیزات تأسیسات هسته ای و سیستم های خنک کننده ورودی توربین گازی استفاده می شود. هنگامی که دمای آب از 60 درجه سانتیگراد تجاوز می کند یا محتوای کلرید از 20000ppm بیشتر می شود، C71500 برای اطمینان از قابلیت اطمینان عملیاتی طولانی مدت توصیه می شود.
کارخانجات شیمیایی و پتروشیمی
در سیستم های تصفیه آب شور پالایشگاه ها، خطوط انتقال مواد خورنده کارخانجات شیمیایی و خطوط جمع آوری میادین نفت و گاز استفاده می شود. در صورت وجود ترکیبات آمونیاک یا آمین در محیط، توجه ویژه ای لازم است که نیاز به ارزیابی اضافی مناسب بودن مواد دارد.
شیرین سازی و تصفیه آب
در سیستم های گردش مجدد آب شور برای واحدهای شیرین سازی MSF و MED، و همچنین خطوط پیش تصفیه در تصفیه آب مبتنی بر غشا استفاده می شود. این شرایط خدماتی بارهای خوردگی و فرسایش را تحمیل می کنند و نیاز به حاشیه های ضخامت دیواره کافی دارند.
تهویه مطبوع و خنک کننده صنعتی
در سیستم های آب سرد تهویه مطبوع مرکزی ساختمان های تجاری بزرگ و تأسیسات صنعتی، و مدارهای خنک کننده حلقه بسته برای تجهیزات فرآیند استفاده می شود. این خدمات کمتر خورنده هستند و C70600 الزامات عمر خدمتی بیش از 25 سال را برآورده می کند.
3.مزایای محصول
مقاومت در برابر خوردگی مواد
آلیاژهای مس-نیکل برای محافظت به لایه های اکسید طبیعی متکی هستند که در آب دریا در حال جریان به طور مداوم بازسازی می شوند. برخلاف غیرفعال سازی مبتنی بر مولیبدن فولاد ضد زنگ 316L، آلیاژهای مس-نیکل غیرفعال سازی پایدار را حتی در آب دریا راکد و شرایط جریان کم حفظ می کنند و تحت تأثیر کمبود اکسیژن قرار نمی گیرند.
مزیت ماشین کاری
محدوده دمای کار گرم برای زانویی های مس-نیکل وسیع است و تنش های شکل دهی حداقل است. ماشین کاری در دمای اتاق به ماشین کاری فولاد کربن نزدیک است و کارایی بالایی در عملیات سوراخ کاری، تراشکاری و رزوه زنی با سایش ابزار کمتر نسبت به فولاد ضد زنگ ارائه می دهد. این امر اصلاحات اضطراری در محل یا پردازش ثانویه را تسهیل می کند.
مزایای مهندسی جوشکاری
جوشکاری میدانی نیازی به رویه های پیش گرمایش پیچیده ندارد - حتی در شرایط زمستان، پیش گرمایش ساده تا 50 درجه سانتیگراد کافی است. طیف گسترده ای از مواد پرکننده ممکن است استفاده شود، از جمله الکترودهای مس-نیکل مطابق یا، تحت شرایط خاص، مواد مصرفی مبتنی بر نیکل. اتصالات پس از جوش خواص مکانیکی پایدار و چقرمگی ضربه خوبی را حفظ می کنند.
مزیت اقتصادی جامع
در طول عمر خدمتی 20 ساله در مقایسه با راه حل های فولاد کربن، کل هزینه ها (خرید + نصب + نگهداری + تعویض) برای زانویی های مس-نیکل تقریباً 65٪ فولاد کربن است، در حالی که از خطر توقف تولید برنامه ریزی نشده نیز جلوگیری می کند. در مقایسه با راه حل های آلیاژ تیتانیوم، زانویی های مس-نیکل فقط 15٪-20٪ هزینه تیتانیوم را دارند، اما در اکثر خدمات آب دریا مقاومت در برابر خوردگی کاملاً کافی را ارائه می دهند.
تضمین قابلیت اطمینان
زانویی های مس-نیکل دارای بیش از 50 سال سابقه خدمتی اثبات شده در مهندسی دریایی و فراساحلی هستند و موارد خرابی بسیار کمی دارند. تمام انجمن های طبقه بندی اصلی (DNV، ABS، BV، LR، CCS) مواد مس-نیکل را برای سیستم های لوله کشی آب دریا به رسمیت می شناسند. محصولات می توانند با گواهینامه های بازرسی طبقه بندی ارائه شوند که پذیرش پروژه های بین المللی را تسهیل می کند.
4.مشخصات کلیدی محصول
| مورد | داده های فنی |
| مرجع گرید در مقابل محیط | C70600: آب دریا تمیز، آب شیرین، بخار، محصولات نفتی، مواد شیمیایی عمومی؛ C71500: آب دریا آلوده، آب لب شور، محیط های حاوی شن، آب شور با دمای بالا، مواد حاوی گوگرد |
| محدوده عرضه اندازه | DN15، 20، 25، 32، 40، 50، 65، 80، 100، 125، 150، 200، 250، 300، 350، 400، 450، 500، 600 (بزرگتر قابل مذاکره) |
| برنامه های دیواره استاندارد | Sch5S، Sch10S، Sch40S، Sch80S، Sch160، XXS، پوشش 2.0 میلی متر تا 60 میلی متر |
| سری زاویه | 22.5 درجه، 30 درجه، 45 درجه، 60 درجه، 90 درجه، 180 درجه (دیگر طبق نقشه) |
| سری شعاع | 1.0D، 1.5D، 2.0D، 2.5D، 3.0D (1.5D موجودی استاندارد) |
| پایان دهی انتهایی | انتهای جوش لب به لب با پخ مطابق با ASME B16.25؛ عمق سوکت جوش سوکتی ≥ 1.2 × ضخامت دیواره؛ انتهای رزوه ای مطابق با استانداردهای NPT یا BSP |
| تلرانس های تولید (موارد کلیدی) | OD ±0.8~2.4 میلی متر (افزایش با اندازه)؛ ضخامت دیواره +12.5%/-0%؛ زاویه ±0.5 درجه ~ ±1.0 درجه |
| کنترل ضخامت دیواره | نازک شدن سمت عقب ≤ 12.5% ضخامت دیواره اسمی؛ ضخیم شدن داخل قوس هیچ پیامد تلرانس منفی ندارد |
| خواص مواد (تضمین شده) | C70600 کششی ≥ 290MPa، تسلیم ≥ 110MPa، ازدیاد طول ≥ 30%، سختی ≤ 125HBW؛ C71500 کششی ≥ 370MPa، تسلیم ≥ 130MPa، ازدیاد طول ≥ 30%، سختی ≤ 145HBW |
| حداکثر دمای عملیاتی | C70600: 260 درجه سانتیگراد (مداوم) / 320 درجه سانتیگراد (متناوب)؛ C71500: 300 درجه سانتیگراد (مداوم) / 350 درجه سانتیگراد (متناوب) |
| رتبه بندی فشار رایج | کلاس 150 (PN20)، کلاس 300 (PN50)، کلاس 600 (PN100)، کلاس 900 (PN150) |
| کاهش فشار-دما | کاهش فشار مطابق با ASME B31.3 در صورت تجاوز دما از 38 درجه سانتیگراد مورد نیاز است |
| محدودیت حداقل شعاع خمش | حداقل فرآیند شکل دهی فشاری 1.0D؛ حداقل خم کاری گرم با فرکانس متوسط 1.5D؛ زیر 1.0D نیاز به فرآیندهای ریخته گری یا فورج دارد |
| الزامات کیفیت سطح | سطوح داخلی و خارجی عاری از ترک، چین خوردگی یا سوختگی؛ علائم جزئی کشش با عمق ≤ 0.2 میلی متر مجاز است |
| استانداردهای حفاظت بسته بندی | هر قطعه با بسته بندی ضربه گیر مستقل؛ بسته بندی خارجی با علامت گذاری مرکز ثقل و نقاط بالابر؛ حفاظت ضد رطوبت و ضد نمک برای محموله های صادراتی |
| اسناد تحویل | گواهی کیفیت (EN 10204 3.1)، سوابق بازرسی ابعادی، گزارش های عملیات حرارتی، گزارش های RT/PT (در صورت لزوم)، سوابق آزمایش مجدد مواد |
| خدمات گواهینامه اضافی | بازرسی و صدور گواهینامه انجمن طبقه بندی (DNV/ABS/BV/LR/CCS) در صورت درخواست با هزینه اضافی در دسترس است |
سوالات متداول
1. آیا شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، شما می توانید گواهینامه را ببینید.
2. زمان تحویل شما چقدر است؟ به طور کلی اگر کالا در انبار موجود باشد 5-10 روز است. یا اگر کالا در انبار موجود نباشد 15-20 روز است، بسته به مقدار.
3. آیا نمونه ارائه می دهید؟ رایگان است یا اضافی؟ بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
4. شرایط پرداخت شما چیست؟ پرداخت≤ 1000 دلار آمریکا، 100% پیش پرداخت. پرداخت>= 1000 دلار آمریکا، 50% T/T پیش پرداخت، مانده قبل از حمل و نقل.
