اتصالات لوله جوش لب به لب ASME B16.9 90 درجه CuNi 70/30 Elbow Sch40 برای صنایع دریایی
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | زانو نیکل مس |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | اتصالات لوله جوش لب به لب ASME B16.9 90 درجه CuNi 70/30 Elbow Sch40 برای صنایع دریایی | فناوری پردازش | آهنگری |
|---|---|---|---|
| محصول | زانو نیکل مس | تکنیک ها | جعلی |
| استفاده | صنعتی | محدوده دما | -20 تا 150 درجه سانتی گراد |
| کد سر | گرد | فرآیند | بدون درز / جعلی / ریخته گری |
| رنگ | متالیک نقره ای با رنگ مایل به قرمز کمی | پایان | جلا داده شده |
| مقاومت در برابر خوردگی | مقاومت بالا در برابر خوردگی آب دریا | مدت قیمت | CIF CFR FOB EX-WORK |
توضیحات محصول

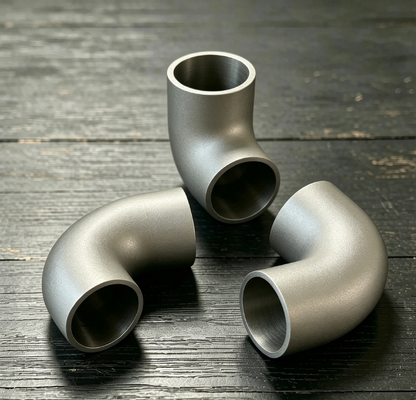

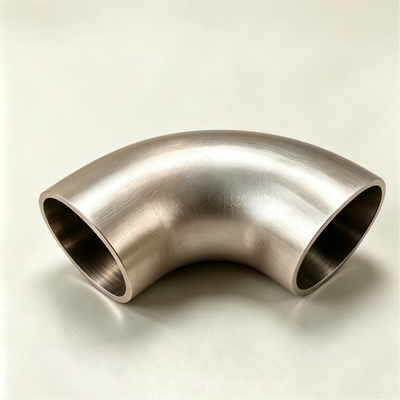

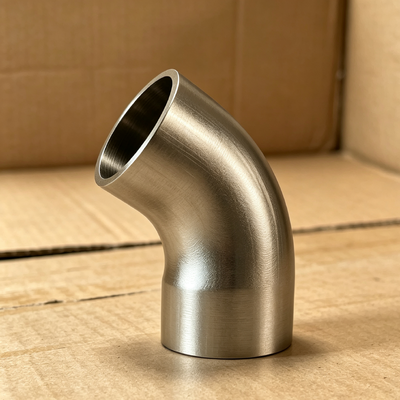

زانویی مسی-نیکل 90 درجه ASME B16.9 Sch40 جوشی برای صنایع دریایی
1.توضیحات محصول
زانویی مسی-نیکل یک اتصالات جهتدار لولهکشی است که از آلیاژهای مس-نیکل، عمدتاً در گریدهای UNS C70600 (مس-نیکل 90/10) و UNS C71500 (مس-نیکل 70/30) ساخته میشود. این محصول دارای ساختار قوسی منحنی با زوایای خم استاندارد 45 درجه، 90 درجه و 180 درجه است و زوایای سفارشی نیز بر اساس نقشههای مهندسی موجود است. شعاع انحنای زانویی به شعاع بلند (R=1.5 × قطر اسمی) و شعاع کوتاه (R=1.0 × قطر اسمی) طبقهبندی میشود.
فرآیندهای تولید شامل شکلدهی فشاری بدون درز، اکستروژن گرم و خمکاری القایی با فرکانس متوسط است که ریزساختار متراکم و ضخامت دیواره یکنواخت را تضمین میکند. اتصالات انتهایی به صورت جوشی (BW)، جوشی سوکتی (SW) و رزوه ای (NPT/BSP) برای انطباق با الزامات نصب سیستمهای لولهکشی مختلف موجود است. تمام محصولات مطابق با استانداردهای بینالمللی ASME B16.9، DIN 86090 و EEMUA 146 تولید و بازرسی میشوند که قابلیت تعویض ابعادی و کیفیت ثابت در سراسر جهان را تضمین میکند.
2.کاربردهای محصول
با مقاومت عالی در برابر خوردگی و دوام، زانوییهای مسی-نیکل به طور گسترده در بخشهای صنعتی زیر استفاده میشوند:
-
کشتیسازی و مهندسی دریایی: سیستمهای خنککننده آب دریا در انواع شناورها، خطوط تصفیه آب بالاست، لولهکشی آب آتشنشانی، سیستمهای شستشوی عرشه؛ سیستمهای رایزر سکوهای فراساحلی، خمهای انبساط خطوط لوله زیردریایی؛ خطوط خنککننده در تأسیسات انرژی بادی فراساحلی.
-
صنایع پتروشیمی: خطوط انتقال نفت و گاز در پالایشگاهها، لولهکشی تصفیه فاضلاب شور در کارخانههای شیمیایی، خطوط انتقال مخلوط نفت/گاز در سکوهای تولید فراساحلی، لولهکشی فرآیند ماژولهای بالایی FPSO.
-
صنایع برق و هستهای: خطوط آب خنککننده چرخشی برای کندانسورهای نیروگاههای حرارتی، سیستمهای آب خنککننده تجهیزات تأسیسات هستهای، حلقههای خنککننده بسته در نیروگاههای سیکل ترکیبی گاز/بخار.
-
پروژههای شیرینسازی آب: خطوط بازچرخش آب شور در واحدهای تقطیر چند مرحلهای فلش (MSF) و تقطیر چند اثره (MED)، خطوط پیشتصفیه اسمز معکوس (RO).
-
صنایع عمومی و مصارف عمرانی: سیستمهای آب سرد سیستمهای تهویه مطبوع مرکزی در مقیاس بزرگ، خطوط توزیع آب خالص دارویی و آب برای تزریق، لولهکشی گرید بهداشتی در صنایع غذایی و آشامیدنی، شبکههای خنککننده و گرمایش منطقهای شهری.
3.مزایای محصول
1. مقاومت برجسته در برابر خوردگی آب دریا
آلیاژهای مس-نیکل در آب دریای جاری یک لایه محافظ اکسید مس (Cu₂O) متراکم و با چسبندگی بالا تشکیل میدهند که دارای خواص خود ترمیمی است. C70600 نرخ خوردگی یکنواخت ≤ 0.025 میلیمتر در سال در آب دریا را نشان میدهد، در حالی که C71500 به ≤ 0.018 میلیمتر در سال میرسد و عمر مفید به 20~30 سال میرسد - بسیار بیشتر از فولاد کربنی پوششدار (که معمولاً نیاز به تعویض هر 3~5 سال دارد).
2. ضد رسوب زیستی طبیعی
آزاد شدن مداوم یون مس یک محیط میکرو سمی در سطح لوله ایجاد میکند که به طور موثری از چسبیدن صدفها، صدفهای خوراکی، جلبکها و سایر موجودات دریایی جلوگیری میکند. این امر نیاز به پوششهای ضد رسوب را از بین میبرد و مزایای زیستمحیطی را فراهم میکند و در عین حال فرکانس نگهداری و هزینههای تمیز کردن را به طور قابل توجهی کاهش میدهد.
3. خواص مکانیکی عالی
C70600 در دمای اتاق: کشش ≥ 290 مگاپاسکال، تسلیم ≥ 110 مگاپاسکال، ازدیاد طول ≥ 30٪؛ C71500: کشش ≥ 370 مگاپاسکال، تسلیم ≥ 130 مگاپاسکال، ازدیاد طول ≥ 30٪. این ماده چقرمگی برجستهای با مقاومت قوی در برابر ضربههای چکش آب و ارتعاشات مکانیکی نشان میدهد.
4. قابلیت جوشکاری برتر
سازگاری بالا هنگام جوشکاری با لولههای مس-نیکل همدرجه، مناسب برای فرآیندهای TIG، MIG یا SMAW. پیشگرمایش و عملیات حرارتی پس از جوش معمولاً ضروری نیست. مقاومت جوش در برابر خوردگی حداقل معادل فلز پایه تأیید شده است.
5. صرفه اقتصادی برجسته چرخه عمر
اگرچه هزینه اولیه خرید بالاتر از فولاد کربنی است، عمر مفید طولانیتر، نیازهای نگهداری کم و حذف تعویض پوشش منجر به هزینههای عملیاتی و نگهداری کل میشود که 60-70٪ سیستمهای فولاد کربنی پوششدار است - مزایای اقتصادی قابل توجهی در بلندمدت ارائه میدهد.
6. اندازههای جامع و تحویل انعطافپذیر
محدوده اندازه از DN15 تا DN600 را پوشش میدهد، با ضخامت دیواره از Sch5S تا XXS در کل خط تولید موجود است. سفارشات سفارشی برای اندازههای غیر استاندارد، ضخامتهای دیواره ویژه و زوایای غیر استاندارد با زمان تحویل کوتاه پذیرفته میشوند.
4.مشخصات کلیدی محصول
| مورد | دادههای فنی |
| درجات مواد | UNS C70600 (CuNi90/10)، UNS C71500 (CuNi70/30) |
| ترکیب شیمیایی | C70600: Cu ≥ 86.0٪، Ni 9.0~11.0٪، Fe 1.0~1.8٪، Mn 0.5~1.0٪؛ C71500: Cu ≥ 63.0٪، Ni 29.0~33.0٪، Fe 0.40~0.70٪، Mn 0.4~1.0٪ |
| محدوده اندازه | DN15 ~ DN600 (NPS ½ اینچ ~ 24 اینچ) - اندازههای بزرگتر در صورت درخواست موجود است |
| ضخامت دیواره | Sch5S، Sch10S، Sch20، Sch30، Sch40S، Sch60، Sch80S، Sch100، Sch120، Sch140، Sch160، XXS |
| زوایای خم | استاندارد 45 درجه، 90 درجه، 180 درجه - زوایای دیگر بر اساس نقشه |
| شعاع خم | شعاع بلند R=1.5DN، شعاع کوتاه R=1.0DN - شعاع ویژه ≥ 2.0DN موجود است |
| تلرانس زاویه | 45 درجه و 90 درجه: ±0.5 درجه؛ 180 درجه: ±1.0 درجه |
| نازک شدن دیواره | حداکثر کاهش دیواره پشتی ≤ 12.5٪ ضخامت دیواره اسمی |
| انواع اتصالات | جوشی (BW، پخدار)، جوشی سوکتی (SW)، رزوه ای (NPT/BSP) |
| دمای عملیاتی. | -20 درجه سانتیگراد ~ 300 درجه سانتیگراد |
| ردههای فشار | کلاس 150، کلاس 300، کلاس 600، کلاس 900، کلاس 1500، کلاس 2500؛ همچنین 10 بار، 14 بار و غیره. |
| خواص مکانیکی (دمای اتاق) | C70600: کشش ≥ 290 مگاپاسکال، تسلیم ≥ 110 مگاپاسکال، ازدیاد طول ≥ 30٪؛ C71500: کشش ≥ 370 مگاپاسکال، تسلیم ≥ 130 مگاپاسکال، ازدیاد طول ≥ 30٪ |
| استانداردها | ASME B16.9، ASTM B16.9، DIN 86090، EEMUA 146، GB/T 12459 |
| مرجع مواد | ASTM B122، B171، B466، B467 |
| پرداخت سطح | اسیدشویی و غیرفعالسازی یا سندبلاست؛ انتهای پخدار مطابق استاندارد با درپوشهای محافظ پلاستیکی |
| بستهبندی | اندازههای کوچک در کارتنهای مجزا؛ اندازههای بزرگ روی پالتهای چوبی/جعبهها، مناسب برای حمل و نقل دریایی و زمینی |
سوالات متداول
1. آیا شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، شما میتوانید گواهینامه را ببینید.
2. زمان تحویل شما چقدر است؟ به طور کلی اگر کالا در انبار موجود باشد 5-10 روز است. یا اگر کالا در انبار موجود نباشد 15-20 روز است، بسته به مقدار.
3. آیا نمونه ارائه میدهید؟ رایگان است یا اضافی؟ بله، ما میتوانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
4. شرایط پرداخت شما چیست؟ پرداخت≤ 1000 دلار آمریکا، 100٪ پیش پرداخت. پرداخت>= 1000 دلار آمریکا، 50٪ T/T پیش پرداخت، مانده قبل از حمل و نقل.
