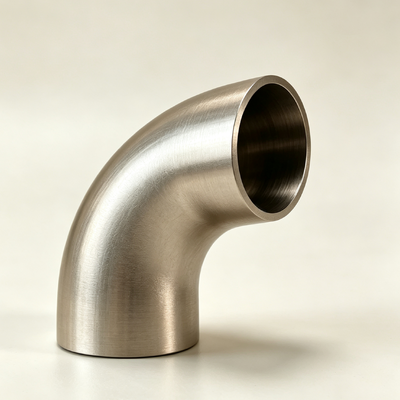

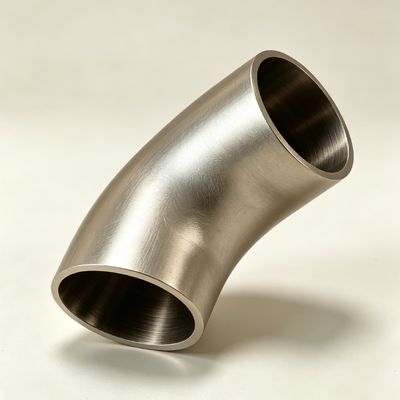

CuNi 70/30 مس نیکل زانویی 90 درجه ASME B16.9 اتصالات جوش لب به لب C71500
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | زانو نیکل مس |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | CuNi 70/30 مس نیکل زانویی 90 درجه ASME B16.9 اتصالات جوش لب به لب C71500 | پایان اتصال | جوش لب به لب، جوش سوکت، رزوه دار |
|---|---|---|---|
| نوع سر | گرد | رتبه بندی فشار | 150 - 3000 psi |
| اتصال | جوشکاری | تحت فشار قرار دادن | حداکثر 3000 psi (بر اساس اندازه و ضخامت متفاوت است) |
| سطح | اسپری رنگ | اندازه | سفارشی |
| نوع پایان | جوش لب به لب | فرآیند تولید | فشار دادن، فشار دادن، جعل، بازیگران، |
| قطر | متفاوت است (به عنوان مثال، 1/2 اینچ تا 24 اینچ) | فشار | 600 |
| محدوده دما | -200 درجه سانتیگراد تا 400 درجه سانتیگراد | بسته بندی | کیف چوبی |
| پشتیبانی سفارشی | OEM، ODM، OBM | نمونه ها | فراهم کند |
توضیحات محصول
زانویی مسی-نیکل 70/30 جوشی لب به لب 90 درجه اتصالات جوشی لب به لب ASME B16.9 C71500
1.توضیحات محصول
این مشخصات شامل زانوییهای مسی-نیکل است که اتصالات جهتدار خط لوله هستند و از آلیاژهای دوتایی مس-نیکل از طریق فرآیندهای شکلدهی گرم تولید میشوند. سیستم آلیاژی به دو دسته اصلی تقسیم میشود: نوع 90/10 با محتوای نیکل 9% تا 11% (UNS C70600) و نوع 70/30 با محتوای نیکل 29% تا 33% (UNS C71500). محصول به شکل یک بخش لوله قوسی شکل با زاویه خمش مرکزی تعیین شده توسط الزامات مهندسی است، با سریهای استاندارد شامل 45 درجه، 90 درجه و 180 درجه.
فرآیند تولید به دو دسته شکلدهی بدون درز و شکلدهی جوشی طبقهبندی میشود. زانوییهای بدون درز با استفاده از شکلدهی فشاری گرم ماندرل یا خمکاری القایی با فرکانس متوسط تولید میشوند، که در آن کل لوله خام تحت تغییر شکل با خطوط جریان دانهای پیوسته و بدون جوشهای طولی یا عرضی قرار میگیرد. زانوییهای جوشی با خمکاری پرس ورقهای فولادی و سپس جوشکاری درز تولید میشوند که برای قطرهای بزرگ (بالاتر از DN400) یا شرایط دیواره فوقالعاده ضخیم مناسب است. شعاع انحنا به طور یکنواخت به عنوان مضربی از قطر اسمی (DN) بیان میشود: نوع شعاع بلند 1.5DN، نوع شعاع کوتاه 1.0DN و نوع شعاع فوقالعاده بلند میتواند به 2.0DN تا 3.0DN برسد.
پیکربندی اتصالات انتهایی شامل اتصالات جوشی لب به لب (BW) با پخهای تک V یا مرکب ماشینکاری شده طبق ASME B16.25؛ اتصالات جوشی سوکتی (SW) با ساختارهای سوکت فرورفته؛ و اتصالات رزوه شده با رزوه NPT (لوله مخروطی آمریکایی) یا BSP (لوله استاندارد بریتانیایی) است. هر زانویی باید به وضوح بر روی سطح خارجی خود با درجه مواد، شناسه اندازه، شماره حرارت/لات و شناسه سازنده علامتگذاری شود تا قابلیت ردیابی کامل در طول عمر آن تضمین شود.
2.کاربرد محصول
به عنوان یک عنصر جهتدار استاندارد در سیستمهای لولهکشی مقاوم در برابر خوردگی، زانوییهای مس-نیکل در سناریوهای خاص زیر کاربرد دارند:
-
تجهیزات دریایی و فراساحلی: شامل، اما نه محدود به، سیستمهای خنککننده آب دریا در موتورخانه کشتیهای باری، کشتیهای تفریحی و کشتیهای نظامی؛ گرههای چرخش رایزرهای آب آتشنشانی سکوها و خطوط جت؛ زانوییهای انبساط خطوط لوله زیردریایی و زانوییهای بالای رایزر.
-
واحدهای پتروشیمی و پالایش: خطوط برگشت کندانسور بالایی در واحدهای تقطیر اتمسفریک/خلاء؛ لولهکشی ورودی خنککننده هوا با دمای بالا و فشار بالا در واحدهای هیدروکراکینگ؛ بخشهای چرخش خطوط ردیاب و سیستمهای تله بخار.
-
تاسیسات نیروگاه هستهای و حرارتی: چرخش خطوط لوله مدفون در سیستمهای آب خنککننده تجهیزات جزیره هستهای؛ مجاری ورودی/خروجی آب برای آب در گردش کندانسور نیروگاه حرارتی؛ اتصالات توزیع حلقوی برای خطوط آب برج خنککننده کمکی.
-
تصفیه آب و مهندسی محیط زیست: زانوییهای مقاوم در برابر خوردگی برای خطوط انتقال شیرابه در کارخانههای زبالهسوزی؛ قطعات چرخش مقاوم در برابر سایش و خوردگی برای خطوط لوله گردش دوغاب گوگردزدایی گاز دودکش (FGD).
-
صنایع غذایی و دارویی: زانوییهای بهداشتی برای خطوط توزیع بخار خالص؛ اتصالات چرخش برای سیستمهای CIP (تمیز کردن در محل)، که نیازمند سطوح داخلی صاف بدون گوشههای مرده هستند.
3.مزایای محصول
(I) مقاومت ذاتی در برابر خوردگی
آلیاژهای مس-نیکل از طریق یک لایه سطحی متراکم اکسید مس (Cu₂O) در محیطهای حاوی کلرید، خودپسیو میشوند که دارای خواص خودترمیمشوندگی است - حتی اگر به صورت مکانیکی خراشیده شود، لایه به سرعت در محیط بازسازی میشود. این خاصیت به زانویی اجازه میدهد تا در شرایط خوردگی فرسایشی ترکیبی، نرخ خوردگی پایینی را حفظ کند، با دمای بحرانی حفرهزایی (CPT) بالاتر از 60 درجه سانتیگراد در محلول 3.5% NaCl.
(II) مقاومت در برابر ضربه و لرزش
با ازدیاد طول ≥30% و کاهش سطح بالا، آلیاژهای مس-نیکل ظرفیت جذب انرژی عالی را تحت شرایط ضربه قوچ یا لرزش مکانیکی نشان میدهند و آنها را در برابر شکست ترد مقاوم میسازند. تستهای شبیهسازی شده میز لرزش دریایی، یکپارچگی ساختاری را پس از 10⁶ چرخه در فرکانس 10-200 هرتز و شتاب 5g تأیید میکنند.
(III) راحتی مونتاژ و نگهداری
هنگام جوشکاری به لولههای همدرجه، میتوان از الکترودهای فولاد ضد زنگ آستنی معمولی یا الکترودهای مخصوص مس-نیکل (مانند ENiCu-7) استفاده کرد، با پنجره عملیات جوشکاری گسترده. علاوه بر این، هدایت حرارتی نسبتاً بالای مس-نیکل (تقریباً 30-40 وات بر متر کلوین) منجر به منطقه متاثر از حرارت باریک و سطوح تنش پسماند پایین میشود و نیاز به عملیات حرارتی تنشزدایی پس از جوش را از بین میبرد و زمان ساخت را به طور قابل توجهی کوتاه میکند.
(IV) سازگاری زیستمحیطی چرخه عمر
آلیاژهای مس-نیکل مواد کاملاً قابل بازیافت با ارزش ضایعات بالا هستند. در حین سرویس، نیازی به پوششهای ضد خزه آلی ندارند و در نتیجه از آلودگی میکروپلاستیک دریایی ناشی از جدا شدن پوشش جلوگیری میکنند و با الزامات پیشرو مقررات زیستمحیطی سازمان بینالمللی دریانوردی (IMO) همسو هستند.
(V) قابلیت اطمینان زنجیره تامین و قابلیت تعویض قطعات یدکی
کشورهای صنعتی بزرگ در سراسر جهان دارای قابلیتهای تولید بالغ برای زانوییهای مس-نیکل هستند. مشخصات از استانداردهای یکپارچه ISO و ASME پیروی میکنند و قابلیت تعویض کامل بین محصولات تولیدکنندگان مختلف را تضمین میکنند. در تعمیرات اضطراری، میتوان سهام آماده را برای تعویض فوری بدون نیاز به ساخت سفارشی تهیه کرد.
4.مشخصات کلیدی محصول
| پارامتر | دادههای فنی |
| درجات استاندارد | C70600 (CuNi90/10)، C71500 (CuNi70/30) |
| اندازههای موجود | DN15 ~ DN750 (NPS ½ اینچ ~ 30 اینچ) |
| سری زاویه استاندارد | 22.5 درجه، 45 درجه، 60 درجه، 90 درجه، 180 درجه (سایر موارد طبق نقشه) |
| سری شعاع | R=1.0DN، 1.5DN، 2.0DN، 2.5DN، 3.0DN |
| محدوده ضخامت دیواره | 2.0 میلیمتر ~ 60 میلیمتر (مطابق با Sch5S تا XXS) |
| انواع اتصالات انتهایی | جوشی لب به لب (BW)، جوشی سوکتی (SW)، رزوه شده (NPT/BSPT) |
| تلرانس گردی لوله | بیشتر از ±1% قطر خارجی اسمی نباشد، با حداکثر ≤3.0 میلیمتر |
| کاهش ضخامت دیواره | کاهش در پشت زانویی ≤12.5% ضخامت دیواره اسمی؛ ضخیم شدن در داخل قوس هیچ پیامد تلرانس منفی ندارد |
| انحراف گونیا | انحراف عمودیت بین هر دو سطح انتهایی ≤±0.5 درجه |
| عدم همراستایی انتها (همراستایی لوله) | انحراف محور بین انتهاها ≤1.0 میلیمتر در هر متر، حداکثر ≤3.0 میلیمتر |
| الزامات متالوگرافی | اندازه دانه ≥ درجه 5؛ بدون سوختگی بیش از حد، گرم شدن بیش از حد یا ریزترک |
| خواص فیزیکی (20 درجه سانتیگراد) | C70600: چگالی 8.94 گرم بر سانتیمتر مکعب، ضریب انبساط 16.2×10⁻⁶/درجه سانتیگراد، مدول الاستیسیته 140 گیگاپاسکال، هدایت حرارتی 38 وات بر متر کلوین؛ C71500: چگالی 8.87 گرم بر سانتیمتر مکعب، ضریب انبساط 16.0×10⁻⁶/درجه سانتیگراد، مدول الاستیسیته 145 گیگاپاسکال، هدایت حرارتی 29 وات بر متر کلوین |
| فلزات پرکننده پیشنهادی | SMAW: ENiCu-7 (AWS A5.11)؛ TIG: ERCuNi (AWS A5.7) |
| شرایط عملیات حرارتی | پس از شکلدهی گرم، در شرایط محلولکاری شده یا آنیل شده عرضه میشود، با سختی یکنواخت |
| کیفیت سطح | سطوح داخلی و خارجی عاری از ترک، چینخوردگی، رد لبه؛ عمق رد کشش ≤0.2 میلیمتر |
| سطوح پذیرش NDT | تست ذرات نافذ (PT) طبق ISO 3452-1، سطح پذیرش 2؛ تست رادیوگرافی (RT) طبق ISO 10675، سطح پذیرش AB |
| تست هیدرواستاتیک | در 1.5 برابر فشار طراحی انجام میشود، زمان نگهداری ≥10 دقیقه، بدون نشتی |
| بستهبندی و علامتگذاری | هر قطعه به صورت جداگانه با مواد ضربهگیر محکم شده، در جعبههای چوبی با علائم حمل و نقل بستهبندی میشود؛ محتوای علامتگذاری شامل شماره استاندارد، درجه، DN، ضخامت دیواره، زاویه، شماره حرارت، سازنده است |
سوالات متداول
1. آیا شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، شما میتوانید گواهینامه را ببینید.
2. زمان تحویل شما چقدر است؟ به طور کلی اگر کالا در انبار موجود باشد 5-10 روز است. یا اگر کالا در انبار موجود نباشد 15-20 روز است، بسته به مقدار.
3. آیا نمونه ارائه میدهید؟ رایگان است یا اضافی؟ بله، ما میتوانیم نمونه را به صورت رایگان ارائه دهیم اما هزینه حمل و نقل را باید پرداخت کنید.
4. شرایط پرداخت شما چیست؟ پرداخت=1000 دلار، 50% T/T پیش پرداخت، مانده قبل از حمل و نقل.
