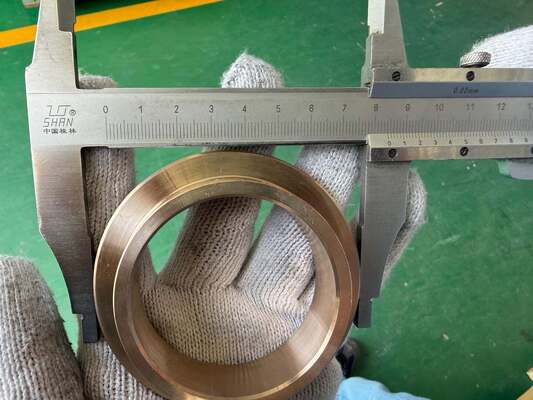

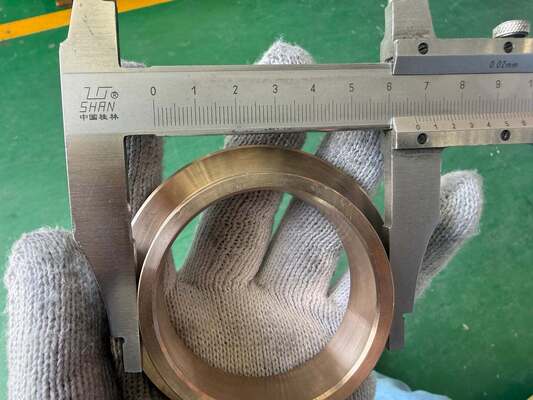

اتصالات انتهایی فولاد ضد زنگ دوبلکس ASME B16.9 اتصال سریع لوله جوش لب به لب با استحکام بالا
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | اتصالات انتهایی خرد |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | اتصالات انتهایی فولاد ضد زنگ دوبلکس ASME B16.9 اتصال سریع لوله جوش لب به لب با استحکام بالا | محدوده دما | -20 تا 220 درجه سانتی گراد |
|---|---|---|---|
| سازگاری | سازگار با لوله های استیل ضد زنگ | فرآیند تولید | آهنگری و ماشینکاری |
| استانداردها | ASME B169، MSS-SP-43 | Sizerange | 1/2 اینچ تا 48 اینچ |
| رنگ | فلزی (رویش طبیعی) | محدوده دما | -29 درجه سانتی گراد تا 425 درجه سانتی گراد (20- درجه فارنهایت تا 797 درجه فارنهایت) |
| برجسته کردن | لوازم جانبی پایانی از فولاد ضد زنگ دوگانه,کانکتور لوله جوش با قدرت بالا,ASME B16.9 لوازم جانبی پای بند |
||
توضیحات محصول
لوازم جانبی پای پایپ فولاد ضد زنگ دو فلز ASME B16.9
1توضیحات محصول
لوازم جانبی پای بند، همچنین به عنوان پای بند بند مفصل یا آداپتور های فلنج پشتیبان شناخته می شوند،قطعات لوله با جوش با دقت طراحی شده است که به عنوان پایه مهر و موم برای مجموعه فلنج های مفصل بازو عمل می کنندبرخلاف فلنج های گردن جوش معمولی، انتهای ستوب تنها بخشی است که به طور دائم از طریق جوش کامل نفوذ به لوله متصل می شود.فلانج مفصل ران همراه به طور مکانیکی بر روی محور استوپی استوپی استوپی قرار می گیرد و در مقابل لب پر شده قرار می گیرداین جداسازی ساختاری بین محور و فلنج اجازه می دهد تا چرخش رادیال مستقل،که اساساً تغییر می کند که چگونه مفصل با تراز شدن بولت و فشارهای گسترش حرارتی برخورد می کند.
تولید به طور دقیق با توجه به ابعاد و الزامات تحمل ASME B16.9 و MSS SP-43 انجام می شود.برای خدمات فشار بالا و خدمات حیاتی)، نوع B (دیوار کاهش یافته، محور کوتاه، رایج در سیستم های آلیاژ مقاوم به خوردگی برای بهینه سازی هزینه) و نوع C (دیوار سبک، کوتاه ترین محور،به طور عمده برای خدمات کم فشار غیر خطرناک) ◄ ارائه مهندسان با گزینه های درجه بندی برای تعادل عملکرد در برابر بودجه در کلاس های مختلف لوله.
2کاربرد محصولات
استفاده عملی از لوازم جانبی پایینی در زیرساخت های خشکی و دریایی، با تمرکز خاص در:
-
نفت و گاز بالاخطوط جریان سر چاه، لوله های مختلف و ایستگاه های جمع آوری که برای مداخله چاه یا عملیات pigging جداسازی مکرر مورد نیاز است.
-
انتقال در وسط جریان- لوله های ایستگاه کمپرسور و پیمایش که نیاز به تراز دقیق بولت در محیط های ارتعاش بالا دارند.
-
تصفیه پایینی- واحد های کوکر به تاخیر، خطوط خمیر FCCU (Fluid Catalytic Cracking Unit) و بسته های مبادله گرما که بسته های لوله مبادله گرما به طور منظم برای تمیز کردن کشیده می شوند.
-
پشتیبانی زمینی فضانوردیسیستم های انتقال مایعات کریوجنیک (LNG، نیتروژن مایع) که سطح مهر و موم فلزی باید بدون تحریف باقی بماند.
-
مزرعه های مخازن شیمیایی- اتصال بازوی بارگیری/فراگیری که دچار خم شدن مکانیکی مکرر و انحراف چرخش می شوند.
-
نیروگاه های شورش زدایی- خطوط خورشیدی با فشار بالا از طریق آسموز معکوس (RO) که در معرض خوردگی شدید آب دریا قرار دارند.
-
پالپ و کاغذ- خطوط شیمیایی هضم کننده و سفید کننده که نیاز به تعمیرات معمول دارند.
علاوه بر این، آنها انتخاب مورد علاقه برایساخت موقت یا ماژولار(به عنوان مثال، اسپول های لوله ای از پیش ساخته شده برای تجهیزات نصب شده در اسکید) ، زیرا فلنج چرخشی مونتاژ نهایی را در محل بسیار ساده می کند و تحمل های تولید تجمع یافته را جبران می کند.
3مزیت های محصول
-
مهندسی بهینه سازی موادتفاوت هزینه در هنگام مشخص کردن آلیاژ های دارای نیکل بالا (Hastelloy، Inconel) یا تیتانیوم برای رسانه های خوردنی بسیار مهم است.با محدود کردن مواد برتر فقط به انتهای ستوب (معمولا 15 ٪ 25٪ از کل وزن مونتاژ فلنج)، در حالی که استفاده از فولاد کم آلیاژ یا کربن برای فلنج چرخشی، هزینه های فلزکاری کلی می تواند با 40٪ تا 60٪ در هر مفصل کاهش یابد، بدون اینکه عملکرد سطح مرطوب را قربانی کند.
-
حفظ یکپارچگی جوشاز آنجایی که فلنج مفصل حلق هرگز جوش داده نمی شود یا تحت تاثیر گرما قرار نمی گیرد، بخیه جوش لوله اصلی تنها جوش مورد بررسی باقی می ماند.اگر برای مواد لوله مورد نیاز باشد، ساده شده است زیرا فلنج نیازی به تخفیف فشار همزمان ندارد. این همچنین خطر تحریف فلنج را به دلیل ورودی گرمای جوش از بین می برد.
-
عمر طولانی تر بسته بندی و مهر و موم✓ لب بزرگ پای بند، یک سطح صندلی مداوم و بدون وقفه را بدون وقفه سوراخ بولت فراهم می کند.کاهش قابل توجهی در انتشار گازهای فراری و میزان نشت در طول عمر فلانژ.
-
بازگشت به زمان موثردر هنگام خاموش شدن کارخانه، کارکنان تعمیر و نگهداری می توانند گره را باز کنند، فلنج را از انتهای لوله جدا کنند و صفحه مهر و موم انتهای لوله را بررسی یا جایگزین کنند. همه بدون قطع لوله یا جوش مجدد.این می تواند مدت زمان پنجره تعمیر و نگهداری را در مقایسه با جایگزینی فلنج های جوشیده معمولی 30~50٪ کاهش دهد.
-
مقاومت در برابر لرزش و خستگیطراحی فلنج غیر یکپارچه اجازه می دهد تا حرکات ریز بین فلنج و انتهای ستوب تحت بار گیری چرخه ای (افراط حرارتی، افزایش فشار، ارتعاش مکانیکی) باشد.این حرکت نسبی جذب غلظت استرس است که در غیر این صورت به طور مستقیم به یک فلنج گردن جوش سخت منتقل می شود، در نتیجه بهبود عمر کلی خستگی اتصال مشترک.
4.مشخصات کلیدی
| دسته بندی پارامتر | مقادیر فنی دقیق |
| اندازه عرضه | NPS 3⁄4′′ تا 60′′ (DN20 DN1500) ؛ قطر های ویژه در دسترس از طریق جعل / ریخته گری |
| درجه بندی فشار و درجه حرارت | ASME B16.5 کلاس 150، 300، 600، 900، 1500، 2500؛ مطابق با کد های طراحی ASME B31.3 و B31.1 |
| پیکربندی هاب | نوع A (نمونه طولانی، بر اساس ASME B16.9) ؛ نوع B & C (نمونه های کوتاه، بر اساس MSS SP-43) |
| تحمل (OD & طول) | قطر بیرونی: ±1.6 mm برای NPS ≤ 10′′، ±3.2 mm برای بزرگتر؛ طول محور: ±3 mm؛ ضخامت لب: ±0.8 mm |
| سازگاری برنامه دیوار | STD، XS، XXS، Sch 5S، 10S، 20، 30، 40، 60، 80، 100، 120، 140، 160 |
| آماده سازی پایان جوش | زاویه بیول: 37.5° ± 2.5°؛ چهره ریشه: 1.6 mm ± 0.8 mm؛ پیمایش لوله های مشابه در محدوده 1.5 mm |
| پوشش سطحی (سطح مهر و موم) | پایان مرکب یا مارپیچ دار؛ Ra 3.2 ∼6.3 μm (125 ∼250 AARH) استاندارد؛ 1.6 μm (63 AARH) برای شکاف های RTJ |
| ردیابی مواد | MTR کامل (برنامه آزمایش آسیاب) بر اساس استاندارد EN 10204 3.1 یا 3.2: شناسایی مثبت مواد (PMI) 100٪ در صورت درخواست |
| بررسی غیر مخرب | 100٪ دید (VT) بر اساس ASME B16.9؛ اختیاری RT/UT برای صلابت پایان جوش؛ DPT/MPI برای تشخیص ترک سطح لب |
| اثبات هیدروستاتیک | آزمایش شده با فشار 1.5 × نامی در دمای محیط، حداقل 10 دقیقه نگه داشته شده، هیچ نشت قابل مشاهده ای |
| برچسب گذاری و بسته بندی | استنسیل دائمی (حجم، درجه، برنامه، شماره حرارت، لوگو سازنده) ؛ جعبه های چوبی با محافظ لبه برای صادرات |
| انطباق با استانداردها | ASME B169، MSS SP-43، MSS SP-79، EN 1092-1 (برای معادلات درجه PN) ، ISO 15590-1 |
سوالات عمومی
1شما شرکت تجاری هستید یا تولید کننده؟ ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
2.چه مدت زمان تحویل شما است؟ به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
3. آیا شما نمونه ها را ارائه می دهید؟ آیا این رایگان یا اضافی است؟ بله، ما می توانیم نمونه را برای هزینه رایگان ارائه دهیم اما نیاز به پرداخت هزینه حمل و نقل داریم.
4. شرايط پرداخت شما چيست ؟ پرداخت <=1000USD، 100٪ پيش پرداخت>=1000USD، 50٪ T / T پيش پرداخت، تعادل قبل از ارسال
