ASTM A403 SS304 لبه اتصال انتهای خرد، اتصالات لوله مقاوم در برابر خوردگی جوش لب به لب

اتصال لب جوین استاب اند SS304، اتصالات لوله جوشی لب به لب مقاوم در برابر خوردگی

1. توضیحات محصول

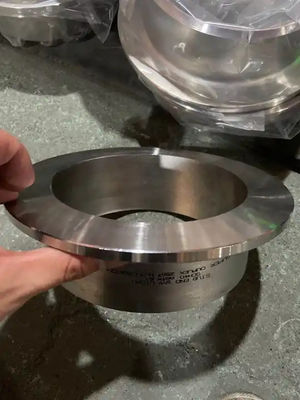

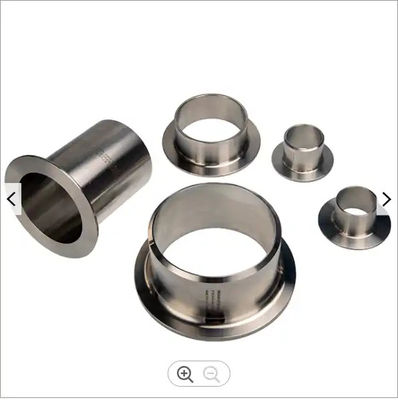

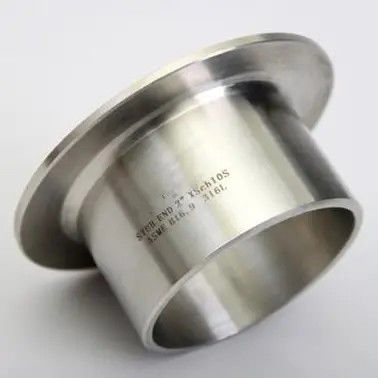

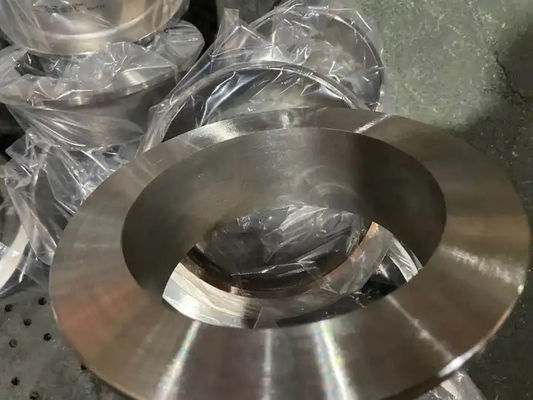

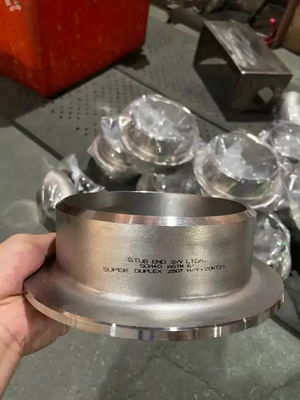

اتصال لب جوین استاب اند SS304، اتصالات لوله جوشی لب به لب مقاوم در برابر خوردگی یک اتصالات لوله جوشی لب به لب با کیفیت بالا است که برای استفاده با فلنج‌های لب جوین طراحی شده است. این اتصالات که به طور رایج به عنوان استاب اند لب جوین نیز شناخته می‌شود، دارای یک انتهای شعله‌دار است که روی سطح فلنج قرار می‌گیرد و یک انتهای ساده پخ‌دار برای جوش لب به لب به خط لوله. این استاب اند که از فولاد ضد زنگ ممتاز SS304 ساخته شده است، مقاومت عالی در برابر خوردگی و دوام را برای کاربردهای صنعتی چالش برانگیز ارائه می‌دهد. پیکربندی نوع A با مخروط بلند، انتقال جریان روان را تضمین می‌کند و با فلنج‌های لب جوین استاندارد سازگار است.

2. مشخصات کلیدی

3. کاربردها

استاب اند SS304 به طور گسترده در سیستم‌های لوله‌کشی در صنایع مختلف استفاده می‌شود:

• نفت و گاز- اتصالات خط لوله و پالایشگاه‌ها

• پتروشیمی و فرآوری شیمیایی- جابجایی مواد خورنده

• غذا و نوشیدنی- سیستم‌های لوله‌کشی بهداشتی

• داروسازی- محیط‌های تمیز و استریل

• تصفیه آب و تهویه مطبوع- لوله‌کشی صنعتی عمومی

• تولید برق- سیستم‌های بخار و آب خنک‌کننده

4. مزایای محصول

• راه حل مقرون به صرفه- فقط استاب اند باید با آلیاژ لوله مطابقت داشته باشد؛ فلنج لب جوین می‌تواند فولاد کربنی باشد، که هزینه‌های مواد را به طور قابل توجهی کاهش می‌دهد، به خصوص برای سیستم‌های با قطر بزرگ

• نگهداری آسان- فلنج لب جوین می‌تواند آزادانه روی استاب اند بلغزد و بدون برش جوش‌ها جدا شود، که امکان بازرسی، تمیز کردن یا اصلاح سریع سیستم را فراهم می‌کند

• نصب انعطاف‌پذیر- فلنج 360 درجه حول استاب اند می‌چرخد، که تراز سوراخ‌های پیچ را ساده می‌کند و مشکلات تراز رایج با فلنج‌های گردن جوشی را از بین می‌برد

• مقاوم در برابر خوردگی- جنس SS304 مقاومت عالی در برابر اکسیداسیون و رسانه‌های خورنده مختلف را فراهم می‌کند و عمر طولانی را تضمین می‌کند

• دقت ابعادی- مطابق با ASME B16.9 با تلرانس‌های دقیق ساخته شده است، که سازگاری کامل با فلنج‌های لب جوین استاندارد را تضمین می‌کند

5. عملکردهای محصول

• یک اتصال فلنجی ایجاد می‌کند که امکان جداسازی آسان را بدون برش جوش‌های لوله فراهم می‌کند

• یک سطح آب‌بندی صاف و پیوسته را فراهم می‌کند که با سطح فلنج لب جوین مطابقت دارد

• انبساط حرارتی و حرکت لوله را بدون ایجاد تنش در اتصال تطبیق می‌دهد

• امکان استفاده از فلنج‌های پشتی با درجه پایین‌تر را در حالی که مقاومت در برابر خوردگی در سطح آب‌بندی حفظ می‌شود، فراهم می‌کند

6. دستورالعمل نصب

1. قبل از جوشکاری، فلنج لب جوین را روی لوله یا استاب اند بلغزانید

2. انتهای ساده (پخ‌دار) استاب اند را با استفاده از روش‌های جوشکاری واجد شرایط به خط لوله جوش لب به لب بزنید

3. اطمینان حاصل کنید که انتهای شعله‌دار (لبه) دقیقاً با انتهای لوله تراز شده است

4. فلنج لب جوین را روی استاب اند بلغزانید و آن را در پشت لبه قرار دهید

5. سوراخ‌های پیچ فلنج را با فلنج جفت تراز کرده و با پیچ ببندید

6. واشر بین انتهای شعله‌دار و سطح فلنج جفت آب‌بندی می‌کند

توجه: برای استاب اندهای نوع A (الگوی بلند)، ضخامت لبه نباید کمتر از ضخامت دیواره اسمی لوله متصل باشد.

7. اقدامات احتیاطی

• برای تناسب مناسب، اطمینان حاصل کنید که کلاس لوله با ضخامت دیواره استاب اند مطابقت دارد

• تأیید کنید که جنس استاب اند با سیال و دمای سرویس سازگار است

• فلنج لب جوین را مستقیماً به لوله جوش ندهید - فلنج باید آزادانه بچرخد

• از روش‌های جوشکاری مناسب (WPS واجد شرایط) برای اتصالات جوشی لب به لب استفاده کنید

• برای کاربردهای فشار بالا، درجه فشار را با الزامات سیستم مطابقت دهید

• قبل از نصب، لبه لب را برای خراش یا آسیب بررسی کنید تا از آب‌بندی مناسب اطمینان حاصل شود

8. حمل و نقل و تحویل

9. شرایط پرداخت

10. بسته بندی

بسته بندی استاندارد صادراتی:

• هر استاب اند به صورت جداگانه با پوشش روغن ضد زنگ پیچیده شده است

• برای جلوگیری از رطوبت در کیسه‌های نایلونی یا روکش پلاستیکی بسته‌بندی شده است

• برای حمل و نقل دریایی در جعبه‌های چوبی یا پالت‌ها محکم شده است

• بسته بندی سفارشی در صورت درخواست موجود است

11. مرجوعی، تعویض و خدمات پس از فروش

• تضمین کیفیت- 100% بازرسی قبل از حمل و نقل؛ تمام محصولات مطابق با استانداردهای ASME B16.9 هستند

• سیاست مرجوعی- مرجوعی در عرض 30 روز برای نقص‌های تولیدی پذیرفته می‌شود (منوط به بازرسی)

• تعویض- تعویض رایگان برای هر محصول نامنطبق که توسط بازرسی شخص ثالث تأیید شده است

• سیاست نمونه- نمونه‌های رایگان موجود است؛ خریدار هزینه حمل و نقل را پرداخت می‌کند

• پشتیبانی فنی- پاسخ 24 ساعته به تمام سوالات فنی

• سفارشات سفارشی- اندازه‌ها، مواد و پرداخت‌های سفارشی در صورت درخواست موجود است
