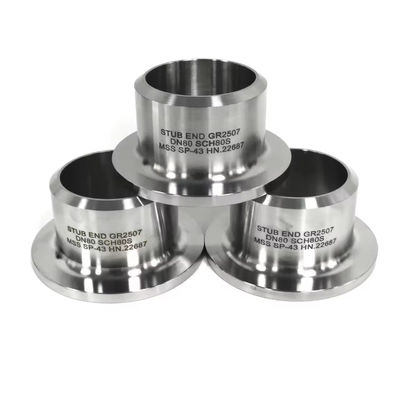

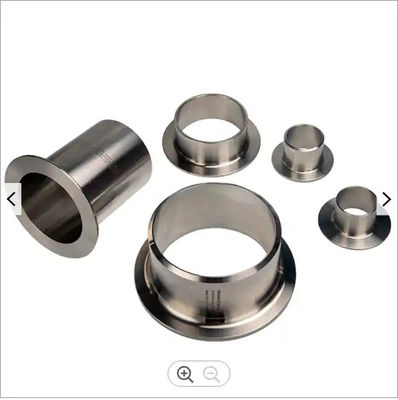

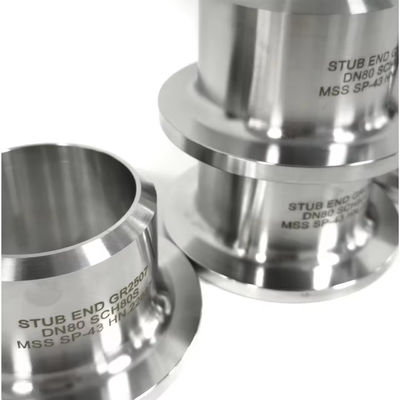

انتهای خرد فولاد ضد زنگ صنعتی SS304، اتصالات لوله اتصال لب به لب جوش لب به لب مقاوم در برابر خوردگی

اتصال لوله فولاد ضد زنگ SS304، اتصالات لوله جوش لب به لب مقاوم در برابر خوردگی

1. توضیحات محصول

اتصال لوله فولاد ضد زنگ SS304 یک اتصال لوله جوش لب به لب با کیفیت بالا است که برای استفاده با فلنج های لب به لب طراحی شده است. این اتصال که معمولاً به عنوان اتصال لب به لب شناخته می شود، دارای یک انتهای شعله ور است که در برابر سطح فلنج قرار می گیرد و یک انتهای ساده پخ دار برای جوش لب به لب به خط لوله. این اتصال که از فولاد ضد زنگ ممتاز SS304 ساخته شده است، مقاومت عالی در برابر خوردگی و دوام را برای کاربردهای صنعتی پرتقاضا ارائه می دهد. پیکربندی نوع A با مخروط بلند، انتقال جریان صاف را تضمین می کند و با فلنج های لب به لب استاندارد سازگار است.

2. مشخصات کلیدی

3. کاربردها

اتصال لوله SS304 به طور گسترده در سیستم های لوله کشی در صنایع مختلف استفاده می شود:

• نفت و گاز- اتصالات خط لوله و پالایشگاه ها

• پتروشیمی و فرآوری شیمیایی- مدیریت رسانه های خورنده

• غذا و نوشیدنی- سیستم های لوله کشی بهداشتی

• داروسازی- محیط های تمیز و استریل

• تصفیه آب و تهویه مطبوع- لوله کشی صنعتی عمومی

• تولید برق- سیستم های بخار و آب خنک کننده

4. مزایای محصول

• راه حل مقرون به صرفه- فقط اتصال لوله باید با آلیاژ لوله مطابقت داشته باشد؛ فلنج لب به لب می تواند فولاد کربنی باشد، که به طور قابل توجهی هزینه مواد را کاهش می دهد، به خصوص برای سیستم های با قطر بزرگ

• نگهداری آسان- فلنج لب به لب می تواند آزادانه روی اتصال لوله بلغزد و بدون برش جوش ها برداشته شود، که امکان بازرسی، تمیز کردن یا اصلاح سریع سیستم را فراهم می کند

• نصب انعطاف پذیر- فلنج 360 درجه حول اتصال لوله می چرخد، که تراز سوراخ پیچ را ساده می کند و مشکلات تراز رایج با فلنج های گردن جوشی را از بین می برد

• مقاوم در برابر خوردگی- مواد SS304 مقاومت عالی در برابر اکسیداسیون و رسانه های خورنده مختلف را فراهم می کند و عمر طولانی را تضمین می کند

• دقت ابعادی- مطابق با ASME B16.9 با تلرانس های دقیق ساخته شده است، که سازگاری کامل با فلنج های لب به لب استاندارد را تضمین می کند

5. عملکردهای محصول

• یک اتصال فلنجی ایجاد می کند که امکان جداسازی آسان را بدون برش جوش های لوله فراهم می کند

• یک سطح آب بندی صاف و پیوسته را فراهم می کند که با سطح فلنج لب به لب مطابقت دارد

• انبساط حرارتی و حرکت لوله را بدون ایجاد تنش در مفصل تطبیق می دهد

• امکان استفاده از فلنج های پشتی با درجه پایین تر را در حالی که مقاومت در برابر خوردگی در سطح آب بندی حفظ می شود، فراهم می کند

6. دستورالعمل نصب

1. قبل از جوشکاری، فلنج لب به لب را روی لوله یا اتصال لوله بلغزانید

2. انتهای ساده (پخ دار) اتصال لوله را با استفاده از روش های جوشکاری واجد شرایط به خط لوله جوش لب به لب کنید

3. اطمینان حاصل کنید که انتهای شعله ور (لب) دقیقاً با انتهای لوله تراز شده است

4. فلنج لب به لب را روی اتصال لوله بلغزانید و آن را در برابر پشت شعله قرار دهید

5. سوراخ های پیچ فلنج را با فلنج جفت تراز کرده و به هم پیچ کنید

6. واشر بین انتهای شعله ور و سطح فلنج جفت آب بندی می کند

توجه: برای اتصالات لوله نوع A (الگوی بلند)، ضخامت لب نباید کمتر از ضخامت دیواره اسمی لوله متصل باشد.7. اقدامات احتیاطی

برای تناسب مناسب، اطمینان حاصل کنید که کلاس لوله با ضخامت دیواره اتصال لوله مطابقت دارد

• تأیید کنید که مواد اتصال لوله با سیال و دمای سرویس سازگار است

• فلنج لب به لب را مستقیماً به لوله جوش ندهید - فلنج باید آزادانه بچرخد

• از روش های جوشکاری مناسب (WPS واجد شرایط) برای اتصالات جوش لب به لب استفاده کنید

• برای کاربردهای فشار بالا، رتبه بندی فشار را با الزامات سیستم مطابقت دهید

• برای اطمینان از آب بندی مناسب، لب را قبل از نصب برای خراش یا آسیب بررسی کنید

• 8. حمل و نقل و تحویل

مورد

روش

بسته بندی استاندارد صادراتی:

هر اتصال لوله به صورت جداگانه با پوشش روغن ضد زنگ پیچیده شده است

• برای جلوگیری از رطوبت در کیسه های نایلونی یا روکش پلاستیکی بسته بندی شده است

• برای حمل و نقل دریایی در جعبه های چوبی یا پالت ها محکم شده است

• بسته بندی سفارشی در صورت درخواست موجود است

• 11. بازگشت، تعویض و خدمات پس از فروش

تضمین کیفیت

• - 100% بازرسی قبل از حمل و نقل؛ تمام محصولات مطابق با استانداردهای ASME B16.9 هستندسیاست بازگشت

• - بازگشت در عرض 30 روز برای نقص های تولیدی پذیرفته می شود (منوط به بازرسی)تعویض

• - تعویض رایگان برای هر محصول غیر مطابق که توسط بازرسی شخص ثالث تأیید شده استسیاست نمونه

• - نمونه های رایگان موجود است؛ خریدار هزینه حمل و نقل را پرداخت می کندپشتیبانی فنی

• - پاسخ 24 ساعته به تمام سوالات فنیسفارشات سفارشی

• - اندازه ها، مواد و پرداخت های سفارشی در صورت درخواست موجود استسوالات متداول
