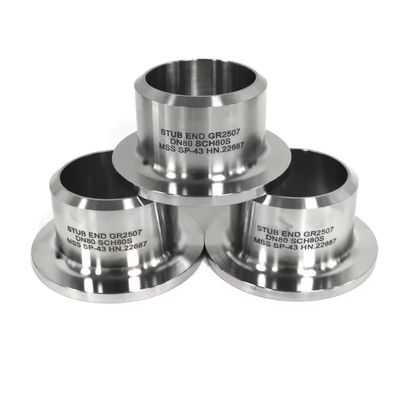

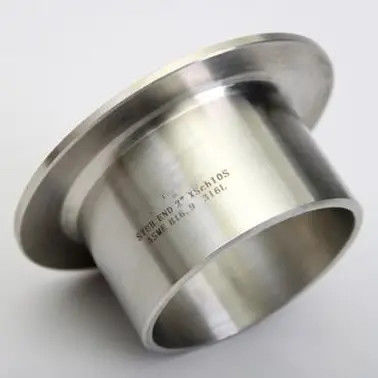

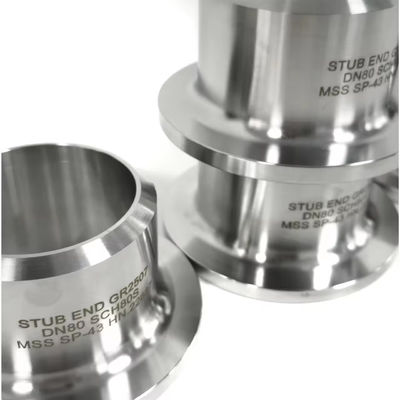

اتصالات انتهایی SS304 صنعتی، اتصال لوله اتصال لبه جوش لب به لب با مقاومت در برابر خوردگی
| محل منبع | شانگهای، چین |
|---|---|
| نام تجاری | TOBO |
| گواهی | ISO/TUV/SGS |
| شماره مدل | فلنج نیکل مس |
| مقدار حداقل تعداد سفارش | 1 عدد |
| قیمت | قابل مذاکره |
| جزئیات بسته بندی | بسته حمل و نقل استاندارد |
| زمان تحویل | 15-30 روز کاری |
| شرایط پرداخت | T/T، وسترن یونیون |
| قابلیت ارائه | 10 تن در ماه |
جزئیات محصول
| نام محصول | اتصالات انتهایی SS304 صنعتی، اتصال لوله اتصال لبه جوش لب به لب با مقاومت در برابر خوردگی برای پتروشی | مواد | فولاد ضد زنگ SS304 / SS304L |
|---|---|---|---|
| استاندارد | ASME B169، MSS SP-43 | فرآیند | بدون درز / جوش داده شده |
| نوع اتصال | جوش لب به لب | نوع | لپ مفصل، پایان صاف 125-250 RMS |
| محدوده اندازه | 1/2 اینچ - 24 اینچ (DN15 - DN600)；برنامه 10S / 40S / 80S | برنامه | نفت و گاز، پتروشیمی، فرآوری شیمیایی، تصفیه آب، مواد غذایی و آشامیدنی، دارویی، HVAC |
| پایان سطح | جلا، ترشی، سندبلاست | ویژگی های کلیدی | ① مواد مقاوم در برابر خوردگی SS304/316، بادوام در محیطهای خشن، سازگار با ASME B16.9، کنترل ابعادی د |
توضیحات محصول
اتصالات انتهایی SS304 صنعتی، اتصال لوله اتصال لبه جوش لب به لب با مقاومت در برابر خوردگی برای پتروشیمی
1. توضیحات محصول
SS304 Stainless Steel Stub End یک اتصال لوله جوش لب به لب با کیفیت بالا است که برای استفاده با فلنج های اتصال لبه طراحی شده است. این اتصال که معمولاً به عنوان انتهای اتصال لبه ای نیز شناخته می شود، دارای یک انتهای گشاد شده است که در مقابل صفحه فلنج قرار می گیرد و یک انتهای اریب دار ساده برای جوشکاری لب به لب به خط لوله. این سر که از فولاد ضد زنگ ممتاز SS304 ساخته شده است، مقاومت در برابر خوردگی و دوام عالی را برای کاربردهای صنعتی سخت ارائه می دهد. پیکربندی نوع A با مخروطی طولانی، انتقال جریان روان را تضمین می کند و با فلنج های مشترک لبه استاندارد سازگار است.
2. مشخصات کلیدی
| پارامتر | مشخصات |
|---|---|
| نام محصول | اتصالات انتهایی فولاد ضد زنگ SS304، اتصال لوله اتصال لب به لب جوش |
| مواد | فولاد ضد زنگ SS304 / SS304L (SS316/316L در صورت درخواست موجود است) |
| استاندارد | ASME B16.9، MSS SP-43 |
| تایپ کنید | نوع A (الگوی بلند) - برای فلنج های مشترک لبه استاندارد |
| نوع اتصال | جوش لب به لب (انتهای اریب) |
| نوع چهره | صورت مفصل لپ، روکش صاف 125-250 RMS، دندانه های متحدالمرکز |
| محدوده اندازه | 1/2 اینچ - 24 اینچ (DN15 - DN600) |
| ضخامت دیوار | برنامه 10S، 40S، 80S، STD، XS |
| پایان سطح | پوشش روغنی صیقلی، ترشی یا ضد زنگ |
| گواهینامه | ISO، SGS، BV، TUV (در صورت درخواست موجود است) |
3. برنامه های کاربردی
SS304 Stub End به طور گسترده در سیستم های لوله کشی در صنایع مختلف استفاده می شود:
-
نفت و گاز- اتصالات خط لوله و پالایشگاه ها
-
پتروشیمی و فرآوری شیمیایی- جابجایی رسانه های خورنده
-
غذا و نوشیدنی- سیستم های لوله کشی بهداشتی
-
دارویی– محیط های تمیز و استریل
-
تصفیه آب و HVAC- لوله کشی صنعتی عمومی
-
تولید برق- سیستم های بخار و آب خنک کننده
4. مزایای محصول
-
راه حل مقرون به صرفه- فقط انتهای خرد باید با آلیاژ لوله مطابقت داشته باشد. فلنج مفصل دامان می تواند فولاد کربنی باشد که به طور قابل توجهی هزینه های مواد را کاهش می دهد، به ویژه برای سیستم های با قطر بزرگ
-
تعمیر و نگهداری آسان- فلنج مفصل لپ می تواند آزادانه روی انتهای خرد بلغزد و بدون برش جوش جدا می شود و امکان بازرسی سریع، تمیز کردن یا اصلاح سیستم را فراهم می کند.
-
نصب انعطاف پذیر- فلنج 360 درجه در اطراف انتهای خرد می چرخد، که تراز پیچ و مهره را ساده می کند و مشکلات تراز مشترک با فلنج های گردن جوش را حذف می کند.
-
مقاوم در برابر خوردگی- مواد SS304 مقاومت بسیار خوبی در برابر اکسیداسیون و رسانه های مختلف خورنده ایجاد می کند و عمر طولانی را تضمین می کند
-
دقت ابعادی- ساخته شده بر اساس ASME B16.9 با تحمل های دقیق، که از سازگاری کامل با فلنج های مشترک لبه استاندارد اطمینان می دهد.
5. توابع محصول
-
اتصال فلنجی ایجاد می کند که امکان جداسازی آسان بدون برش جوش لوله را فراهم می کند
-
سطح آب بندی صاف و پیوسته ای را فراهم می کند که با سطح فلنج مفصل لبه مطابقت دارد
-
انبساط حرارتی و حرکت لوله را بدون فشار دادن به مفصل در خود جای می دهد
-
استفاده از فلنج های پشتی درجه پایین را در عین حفظ مقاومت در برابر خوردگی در سطح مهر و موم امکان پذیر می کند
6. دستورالعمل نصب
-
قبل از جوشکاری، فلنج اتصال لبه را روی لوله یا انتهای خرد بلغزانید
-
با استفاده از روشهای جوشکاری واجد شرایط، انتهای ساده (اریبدار) انتهای خرد را به خط لوله جوش دهید.
-
اطمینان حاصل کنید که انتهای گشاد شده (لپ) دقیقاً با انتهای لوله تراز شده است
-
فلنج مفصل لپ را روی انتهای خرد بلغزانید و آن را در پشت فلر قرار دهید
-
سوراخ های پیچ فلنج را با فلنج جفت و پیچ با هم تراز کنید
-
واشر بین انتهای گشاد شده و صفحه فلنج جفتی مهر و موم می شود
توجه:برای انتهای خرد نوع A (الگوی بلند)، ضخامت لبه نباید کمتر از ضخامت دیواره اسمی لوله اتصال باشد..
7. اقدامات احتیاطی
-
اطمینان حاصل کنید که برنامه لوله با ضخامت دیواره انتهایی برای تناسب مناسب مطابقت دارد
-
بررسی کنید که مواد انتهایی خرد شده با مایع سرویس و دما سازگار است
-
فلنج را مستقیماً به لوله جوش ندهید - فلنج باید آزاد بماند تا بچرخد
-
برای اتصالات جوش لب به لب از روش های جوشکاری مناسب (WPS واجد شرایط) استفاده کنید
-
برای کاربردهای فشار بالا، تأیید کنید که رتبه بندی فشار با نیازهای سیستم مطابقت دارد
-
برای اطمینان از آب بندی مناسب، صفحه دامان را برای خراش یا آسیب قبل از نصب بررسی کنید
8. حمل و نقل و تحویل
| مورد | جزئیات |
|---|---|
| حداقل مقدار سفارش | 1 عدد کامپیوتر |
| توانایی تامین | 10 تن در ماه |
| زمان تحویل | 15 تا 30 روز کاری پس از تایید سفارش |
| شرایط حمل و نقل | FOB شانگهای/تیانجین، CFR، CIF موجود است |
| بندر بارگیری | شانگهای، چین (یا طبق درخواست) |
9. شرایط پرداخت
| روش | جزئیات |
|---|---|
| شرایط پرداخت | T/T (انتقال تلگراف)، Western Union |
| شرایط T/T | 30٪ پیش پرداخت، 70٪ موجودی قبل از حمل و نقل |
| سفارشات کوچک | 100% پیش پرداخت برای سفارشات ≤ 10000 تومان |
10. بسته بندی
بسته بندی استاندارد صادراتی:
-
هر انتهای خرد به صورت جداگانه با پوشش روغن ضد زنگ پیچیده شده است
-
بسته بندی شده در کیسه های نایلونی یا بسته بندی پلاستیکی برای جلوگیری از رطوبت
-
در جعبه های چوبی یا پالت ها برای حمل و نقل دریایی محکم شده است
-
بسته بندی سفارشی در صورت درخواست موجود است
11. مرجوعی، تعویض و پس از فروش
-
تضمین کیفیت- بازرسی 100٪ قبل از حمل و نقل؛ همه محصولات مطابق با استانداردهای ASME B16.9 هستند
-
سیاست بازگشت- برگشت پذیرفته شده در مدت 30 روز برای عیوب ساخت (موضوع بازرسی)
-
مبادله کنید- جایگزینی رایگان برای هر محصولی که مطابق با بازرسی شخص ثالث تأیید شده است
-
نمونه سیاست- نمونه های رایگان موجود؛ خریدار هزینه حمل و نقل را پوشش می دهد
-
پشتیبانی فنی– پاسخگویی 24 ساعته به تمامی سوالات فنی
-
سفارشات سفارشی- اندازه های سفارشی، مواد، و تکمیل در صورت درخواست در دسترس است
FQA
1. آیا شما شرکت تجاری یا سازنده هستید؟
ما سازنده هستیم، شما می توانید گواهینامه را ببینید.
2. زمان تحویل شما چقدر است؟
به طور کلی اگر کالا در انبار باشد 5-10 روز است. یا اگر کالا در انبار نباشد 15-20 روز است بر حسب مقدار است.
3. آیا نمونه هایی را ارائه می دهید؟
رایگان است یا اضافی؟ بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را بپردازیم.
4. شرایط پرداخت شما چیست؟
پرداخت<=1000 USD، 100% پیش پرداخت. پرداخت> = 1000 دلار، 50٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
