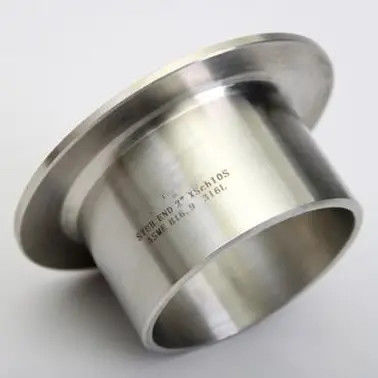

اتصالات انتهایی فولاد ضد زنگ SS304، اتصال لوله اتصال لبه جوش لب به لب برای لوله کشی صنعتی

SS304 فولاد ضد زنگ لوازم جانبی پای پای، اتصال لوله های مشترک لوله های صنعتی

1توضیحات محصول

SS304 استیل ضد زنگ است که یک لوله با کیفیت بالا است که برای استفاده با فلنج های مفصل زانو طراحی شده است.این فیتینگ دارای یک انتهای بزرگ است که در برابر صورت فلنج قرار دارد و یک انتهای ساده برای جوش دادن به لولهاز فولاد ضد زنگ SS304 تولید شده است، این پایان استوب مقاومت و دوام عالی برای کاربردهای صنعتی را ارائه می دهد.پیکربندی نوع A با مخروط بلند انتقال جریان صاف را تضمین می کند و با فلنج های مشترک لبه استاندارد سازگار است .

2مشخصات کلیدی

3درخواست ها

SS304 Stub End به طور گسترده ای در سیستم های لوله کشی در صنایع مختلف استفاده می شود:

• نفت و گاز- اتصال خط لوله و پالایشگاه ها

• پتروشیمی و پردازش شیمیایی✓ استفاده از مواد خوردنی

• مواد غذایی و نوشیدنیسیستم های لوله کشی بهداشتی

• داروسازیمحیط های تمیز و استریل

• تصفیه آب و تهویه مطبوعلوله کشی عمومی صنعتی

• تولید برقسیستم های بخار و آب خنک کننده

4مزیت های محصول

• راه حل مقرون به صرفهتنها پایان لوله باید با آلیاژ لوله مطابقت داشته باشد؛ فلنج مفصل لبه می تواند از فولاد کربن باشد، که به طور قابل توجهی هزینه های مواد را به ویژه برای سیستم های قطر بزرگ کاهش می دهد

• نگهداری آسانفلانج مفصل قفسه می تواند به طور آزادانه در انتهای ستون حرکت کند و بدون قطع جوش ها برداشته شود، اجازه می دهد تا بررسی، تمیز کردن یا اصلاح سیستم سریع باشد

• نصب انعطاف پذیرفلانج 360 درجه در اطراف انتهای استوب چرخش می کند، که تراز سوراخ بولت را ساده می کند و مشکلات تراز را که در فلنج های گردن جوش رایج است حذف می کند

• مقاومت در برابر خوردگیمواد SS304 مقاومت عالی در برابر اکسیداسیون و انواع مواد خوردنی را فراهم می کنند و طول عمر طولانی را تضمین می کنند

• دقت ابعادتولید شده بر اساس ASME B16.9 با تحمل های سختگیرانه، اطمینان از سازگاری کامل با فلنج های مشترک لوپ استاندارد

5عملکرد محصول

• ایجاد یک اتصال فلانژ که اجازه می دهد تا برای جداسازی آسان بدون برش جوش لوله

• فراهم می کند یک سطح مهر و موم صاف و پیوسته است که مطابقت با صورت فلنج مفصل قفسه

• اجازه می دهد تا گسترش حرارتی و حرکت لوله بدون استرس مفصل

• امکان استفاده از فلنج های پشتیبان درجه پایین را در حالی که مقاومت در برابر خوردگی در سطح مهر و موم را حفظ می کند

6دستورالعمل نصب

1. لغزیدن فلانج مفصل لبه بیش از لوله یا پای پای قبل از جوش

2. بُت جوش پایان صاف (بِلِد) از پای پای پایپ لاین با استفاده از روش های جوش واجد شرایط

3. اطمینان حاصل کنید که انتهای فلش شده (lap) به طور دقیق با پای پای پای لوله تراز شده است

4. لغزیدن فلانج مفصل ران بیش از پایان stub، نشستن آن را در برابر پشت شعله

5. در راستای سوراخ های پیچ فلنج با فلنج جفت و پیچ با هم

6. مهر و موم گيسکت بین انتهای flared و چهره فلنج جفت گیری

يادداشت:برای انتهای تکه های نوع A (نمونه بلند) ، ضخامت دایره نباید کمتر از ضخامت دیواره ای اسمی لوله اتصال باشد..

7احتیاط

• اطمینان حاصل کنید که برنامه لوله مطابقت با ضخامت دیواره پایان stub برای مناسب مناسب

• بررسی کنید که مواد پایان stub با مایع و دمای سرویس سازگار است

• به طور مستقیم به لوله فلانج مفاصل حلقوی را جوش ندهید فلانج باید آزاد باشد تا چرخش کند

• استفاده از روش های مناسب جوش (WPS واجد شرایط) برای اتصال جوش پشت

• برای کاربردهای با فشار بالا، تایید کنید که درجه فشار با الزامات سیستم مطابقت دارد.

• قبل از نصب برای اطمینان از مهر و موم مناسب، صورت ران را برای خراش یا آسیب بررسی کنید.

8. حمل و نقل

9شرایط پرداخت

10بسته بندی

بسته بندی استاندارد صادرات:

• هر انتهای تکه به طور جداگانه با پوشش ضد زنگ روغن پیچیده شده است

• بسته بندی شده در کیسه های نیلونی یا پوشش پلاستیکی برای جلوگیری از رطوبت

• بسته بندی شده در جعبه های چوبی برای حمل و نقل دریایی

• بسته بندی سفارشی در صورت درخواست

11بازگشت، مبادله و خدمات پس از فروش

• تضمین کیفیت- 100% بازرسی قبل از حمل؛ تمام محصولات با استانداردهای ASME B16.9 مطابقت دارند

• سیاست بازگشتبازگشت ها در عرض 30 روز برای نقص های سازمانی پذیرفته می شوند

• مبادله️ تعویض رایگان برای هر گونه محصول ناسازگار که توسط بازرسی شخص ثالث تأیید شده است

• سیاست نمونه گیرینمونه های رایگان در دسترس؛ خریدار هزینه حمل و نقل را پوشش می دهد

• پشتیبانی فنیپاسخ 24 ساعته به تمام سوالات فنی

• سفارشات سفارشی️ اندازه های سفارشی، مواد و فرآوری ها در صورت درخواست در دسترس است
