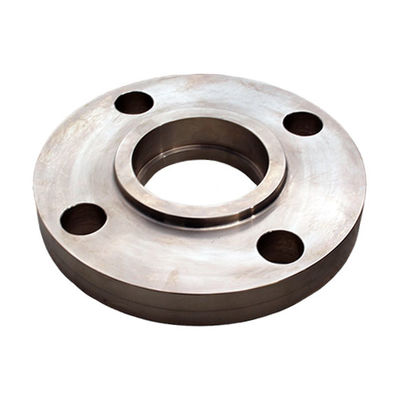

Factory Direct CuNi 70/30 Socket Weld Flange ASME B16.5 150LB Forged

1توضیحات محصول

CuNi 70/30 Forged Socket Weld Flange از آلیاژ مس نیکل با کیفیت بالا (UNS C71500) از طریق فرآیند جعل گرم تولید می شود.طراحی شده با اتصال جوش سوکت و سطح مهر و موم چهره بالا، این فلنج مطابق با استاندارد ASME B16.5، درجه فشار کلاس 150 تولید می شود. طراحی جوش سوکت امکان ورودی آسان لوله و جوش فیله را فراهم می کند،اطمینان از جریان صاف و اتصال امنبا مقاومت عالی در برابر خوردگی آب دریا، این فلنج یک انتخاب قابل اعتماد برای لوله کشی دریایی، سیستم های آب خنک کننده و کاربردهای مختلف صنعتی در محیط های خوردنی است.

2پارامترهای کلیدی محصول

3کاربرد محصولات

• سیستم های خنک کننده آب دریا برای کشتی ها و تاسیسات صنعتی

• مدارهای آب خنک کننده برای نیروگاه ها و تجهیزات پردازش

• لوله کشی کارخانه های تصفیه آب و شور زدایی

• اتصالات دستگاه مبادله گرما و جعبه آب تهویه کننده

• سیستم های خدمات آب پلتفرم دریایی

• لوله های آب آتش نشانی دریایی و لوله های شستشوی عرشه

• خطوط فرآیند شیمیایی با محلول نمک و مایعات خورد کننده

• سیستم های گردش و انتقال آب

• لوله های آب آب و بالاست

4مزیت های محصول

1. مقاومت عالی در برابر خوردگی آب دریا: آلیاژ CuNi 70/30 یک لایه محافظ طبیعی در آب دریا را تشکیل می دهد، ارائه خدمات طولانی مدت با نرخ خوردگی حداقل، و آن را به یک ماده قابل اعتماد برای محیط های دریایی تبدیل می کند.

2. کیفیت جعل شده گرم: تولید شده از طریق فرآیند جعل گرم، فلنج دارای ساختار دانه های متراکم و یکنواخت با قدرت مکانیکی خوب است که عملکرد قابل اعتماد را در مقایسه با جایگزین های ریخته شده ارائه می دهد.

3. ویژگی ضد پوسیدن طبیعی: محتوای مس در آلیاژ به کاهش اتصال موجودات دریایی به سطوح داخلی کمک می کند، لوله ها را تمیز نگه می دارد و نیاز به نگهداری را کاهش می دهد.

4. نصب آسان و سریع: طراحی جوش سوکت اجازه می دهد تا لوله به سادگی وارد سوکت شود و فیله جوش داده شود، از بین بردن کار تراز پیچیده و صرفه جویی در زمان نصب.

5. عملکرد قابل اطمینان مهر و موم: طراحی چهره بلند، یک سطح مهر و موم موثر را در صورت استفاده با گاسکت های مناسب فراهم می کند و اتصال های بدون نشت را تحت فشار نامی تضمین می کند.

6. قابلیت جوش خوب: سازگار با لوله های CuNi 70/30 با استفاده از فرآیند جوش استاندارد TIG با سیم پرکننده متناسب، تولید مفاصل جوش قوی و ماندگار.

7. انطباق با استاندارد ASME: با توجه به تحملات ابعاد ASME B16.5 سخت ساخته شده است، اطمینان از تناسب مناسب با لوله های استاندارد، لوازم جانبی، گاسکت ها و فاستر ها.

8. هزینه نگهداری کم: فیلم محافظ خود ساخت بر روی سطح ماده نیاز به پوشش اضافی یا درمان های محافظ را از بین می برد و هزینه های نگهداری طولانی مدت را کاهش می دهد.

5عملکرد محصول

• ارائه یک نقطه اتصال قابل اعتماد برای لوله های آب دریا و سیستم لوله کشی صنعتی

• اطمینان از مهر و موم ضد نشت با طراحی چهره بالا و گاسکت های سازگار

• مقاومت در برابر فشار کاری کلاس 150 برای عملکرد مداوم و ایمن

• امکان جداسازی راحت برای بازرسی، نگهداری و اصلاح سیستم

• پشتیبانی از طراحی سیستم لوله کشی ماژولار با نصب سهولت بخش

• پذیرایی گسترش حرارتی لوله در محدوده طراحی سیستم

6. دستورالعمل های کاربر

آماده سازی قبل از نصب:

1. هر فلنج را پس از دریافت برای هرگونه نشانه از آسیب حمل و نقل یا نقایص سطحی بررسی کنید.

2. اندازه فلنج، کلاس فشار و درجه مواد را با مشخصات پروژه بررسی کنید.

3. سوراخ سوکت را تمیز کنید و سطح مهر و موم رو به بالا را با استفاده از حلال مناسب تمیز کنید.

4. مطمئن شو که قطر خارج از لوله با ابعاد سوراخ سوکت مطابقت داشته باشه

5. برای جلوگیری از آلودگی متقابل، از ابزار مخصوص برای آماده سازی مواد مس و نیکل استفاده کنید.

مراحل نصب:

1. لوله را به طور کامل در سوکت فلنج وارد کنید تا انتهای لوله به پایین سوکت برسد.

2. لوله را حدود 1.6 میلی متر بکشید تا شکاف مناسب گسترش ایجاد شود.

3. مطمئن شوید که لوله مربع به صورت فلنج و به درستی مرکز است.

4. در حداقل 4 موقعیت مساوی در اطراف دایره محور جوش بزنید.

5. جوش فیله را با استفاده از فرآیند جوش TIG با سیم پرکننده ERCuNi تکمیل کنید.

6. برای محافظت مناسب در هنگام جوش از گاز آرگون استفاده کنید.

7. دمای میان مسیر را متوسط نگه دارید، از گرم شدن بیش از حد مواد اجتناب کنید.

8. بعد از انجام هر گذرگاه، منطقه جوش را کاملاً تمیز کنید.

نصب گاسکت و بولت:

1. انتخاب مواد بسته بندی مناسب برای محیط سرویس و شرایط عملیاتی.

2. مرکز گيسکت بر روی سطح مهر و موم صورت بالا.

3. بولت ها رو وارد کنيد و تمام مغز ها رو دستي محکم کنيد

4. پیچ ها را به طور مساوی در یک الگوی متقاطع محکم کنید.

5. برای رسیدن به فشرده سازی یکنواخت گاسکت، حداقل 3 بار گشتاور اعمال می شود.

بازرسی پس از نصب:

1. بررسی بصری تمام جوش های سوکت برای نقص های سطحی انجام شود.

2. آزمایش فشار را طبق مشخصات پروژه انجام دهید.

3. تمام مفاصل فلنج ها رو چک کنيد که نشونه اي از نشت وجود داشته باشه

7احتیاط های مصرفی

1. ذخیره سازی: فلنج ها را در یک مکان تمیز، خشک و تهویه شده نگهداری کنید.

2. جدایی مادی: در طول ذخیره سازی و حمل و نقل، فلنج های CuNi را از فولاد کربن و سایر فلزات متفاوت جدا نگه دارید تا از خوردگی تماس جلوگیری شود.

3. با دقت کار کنید: مواد CuNi نرم تر از فولاد هستند. برای جلوگیری از آسیب به سطح، از افتادن، کشیدن یا برخورد در هنگام دست زدن اجتناب کنید.

4. خدمات آمونیا وجود ندارد: CuNi 70/30 نباید در محیط هایی که حاوی آمونیاک یا ترکیبات آمین هستند استفاده شود، زیرا این امر ممکن است باعث تخریب مواد شود.

5. حفاظت از جوش: همیشه در هنگام جوش مواد CuNi از گاز آرگون استفاده کنید. محافظت ناکافی منجر به کیفیت ضعیف جوش می شود.

6. ابزار اختصاصی: برای جلوگیری از آلودگی آهن از ابزارها، برس ها و چرخ های آسیاب جداگانه که برای کار بر روی مس و نیکل اختصاص داده شده اند استفاده کنید.

7. سرعت جریان: برای خدمات آب دریا، توصیه می شود سرعت جریان مداوم را در محدوده های معقول نگه دارید تا عمر خدمات را به حداکثر برسانید.

8. سازگاری سیستم: در سیستم های لوله کشی، تا جایی که ممکن است سازگاری مواد را حفظ کنید. اگر به فلزات متفاوت متصل شوید، اقدامات عایق بندی مناسب را انجام دهید.

8اطلاعات حمل و نقل

9اطلاعات پرداخت

10اطلاعات بسته بندی

11. خرید، بازگشت و خدمات پس از فروش

چگونه بخریم:

1. با اندازه، مقدار و مشخصات مورد نیاز درخواست ارسال کنید.

2. با قیمت، زمان و شرایط تحویل، نقل قول دریافت کنید.

3. سفارش رو تاييد کن و قرارداد فروش رو امضا کن

4. برای شروع تولید مقدماتی پرداخت کنید.

5. توليد با بازرسي کيفيت به اتمام رسيد.

6. قبل از حمل و نقل مبلغي رو پرداخت کنيد

7. کالا با تمام اسناد لازم فرستاده شده

سیاست بازگشت و مبادله:

• مسائل کیفیت: اگر هر نقص سازمانی یا عدم مطابقت مواد پیدا شود، لطفاً در عرض 30 روز از زمان دریافت به ما اطلاع دهید. ما پس از بررسی جایگزین یا بازپرداخت را ارائه خواهیم داد.

• بازپرداخت های بی کیفیت: برای بازگشت به دلیل اشتباهات سفارش، لطفاً در عرض 15 روز با ما تماس بگیرید. محصولات باید استفاده نشده و در بسته بندی اصلی باشند. هزینه های حمل و نقل بازگشت توسط مشتری پرداخت می شود.

• غیر قابل بازگشت: محصولات که به دلیل دستکاری نادرست جوش داده شده، نصب شده، اصلاح شده یا آسیب دیده اند.

خدمات پس از فروش:

• تضمین: 12 ماه از تاریخ حمل در برابر نقص های سازمانی.

• پشتیبانی فنی: برای سوالات مربوط به محصول، راهنمای نصب و توصیه های کاربردی در دسترس است.

• پاسخ سریع: ما در طول 24 ساعت در روزهای کاری به سوالات پاسخ می دهیم.

• قطعات یدکی: ما از سفارشات تکراری پشتیبانی می کنیم و می توانیم برای مشتریان منظم موجودی داشته باشیم.

• 1شما شرکت تجاری هستید یا تولید کننده؟

• ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
  2زمان تحویل چقدر طول میکشه؟
  به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
  3نمونه میدی؟ رایگان یا اضافی؟
  بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
  4شرايط پرداخت شما چيه ؟
  پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 50٪ T / T پیش پرداخت، تعادل قبل از ارسال.
