CuNi 70/30 آرنج بدون بخیه 90° LR ASME B16.9 مقاومت در برابر فشار بالا و دمای بالا

زانو نیکل مس

1. توضیحات محصول

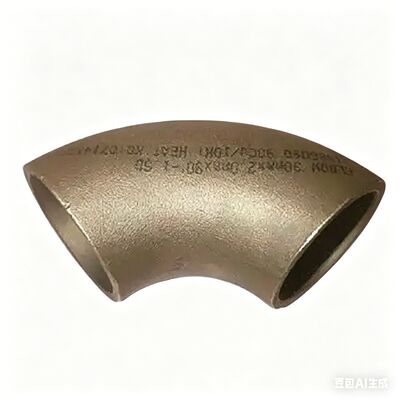

CuNi 70/30 Seamless 90° LR Elbow از آلیاژ مس نیکل با کیفیت بالا (UNS C71500) با استفاده از فرآیند شکل دهی بدون درز ساخته شده است. این دستگاه مطابق با استاندارد ASME B16.9 ساخته شده است، با انتهای جوش لب به لب برای اتصال آسان. طراحی شعاع بلند 90 درجه (1.5D) تغییر جهت جریان را در سیستم های لوله کشی فراهم می کند. این محصول به طور گسترده در لوله کشی آب دریا، سیستم های خنک کننده و سایر کاربردهای صنعتی که مقاومت در برابر خوردگی خوب مورد نیاز است استفاده می شود.

2. پارامترهای کلیدی محصول

3. برنامه های کاربردی محصول

• سیستم های لوله کشی خنک کننده آب دریا

• مدارهای آب خنک کننده

• سیستم های تصفیه آب صنعتی

• اتصالات مبدل حرارتی

• لوله کشی دریایی و دریایی

• خطوط فرآوری شیمیایی

• سیستم های گردش آب

4. مزایای محصول

1. کیفیت بدون درز: ساخته شده از لوله بدون درز، بدون درز جوش در داخل بدنه زانویی، ضخامت دیواره یکنواخت در سراسر.

2. مقاومت در برابر خوردگی خوب: مواد CuNi 70/30 در آب دریا و بسیاری از محیط‌های خورنده به خوبی عمل می‌کند و عمر طولانی را ارائه می‌کند.

3. طراحی جریان روان: طراحی 1.5 بعدی با شعاع بلند مقاومت جریان و افت فشار را کاهش می دهد و عملکرد کارآمد سیستم را تضمین می کند.

4. آسان برای جوش: جوش پذیری خوب با لوله های CuNi مطابق، فرآیند جوشکاری استاندارد TIG را می توان استفاده کرد.

5. محدوده دمایی گسترده: مناسب برای دمای عملیاتی تا 300 درجه سانتیگراد، پاسخگویی به نیازهای کاربردی مختلف.

6. ابعاد استاندارد: ساخته شده با ابعاد ASME B16.9 که از تناسب خوب با لوله ها و اتصالات استاندارد اطمینان حاصل می کند.

7. عمر طولانی خدمات: با نصب و راه اندازی مناسب، محصول می تواند سال ها با حداقل تعمیر و نگهداری کار کند.

5. توابع محصول

• در سیستم های لوله کشی جهت جریان را 90 درجه تغییر دهید

• لوله های هم قطر را با اتصالات جوش لب به لب وصل کنید

• جریان صاف را با کاهش افت فشار حفظ کنید

• در شرایط عملیاتی معمولی با اطمینان کار کنید

• پشتیبانی از انعطاف پذیری طرح سیستم در طراحی لوله کشی

6. دستورالعمل های کاربر

قبل از نصب:

1. آرنج را برای هر گونه آسیب در حین حمل و نقل بررسی کنید.

2. اندازه، ضخامت دیوار و درجه مواد مطابق با نیازهای شما را تأیید کنید.

3. انتهای جوش را برای از بین بردن کثیفی، روغن و اکسیدها تمیز کنید.

4. از ابزارهای اختصاصی برای تهیه مواد مس نیکل استفاده کنید.

مراحل نصب:

1. انتهای آرنج را با لوله های جفت تراز کنید، شکاف مناسب را برای جوش نگه دارید.

2. جوش را در 4 نقطه در اطراف محل اتصال قرار دهید.

3. از جوشکاری TIG با سیم پرکننده CuNi مناسب استفاده کنید.

4. دمای جوش را کنترل کنید، از گرم شدن بیش از حد جلوگیری کنید.

5. هنگام جوشکاری از محافظ گاز آرگون استفاده کنید.

6. بعد از هر بار عبور محل جوش را تمیز کنید.

پس از نصب:

1. تمام جوش ها را برای عیوب سطحی به صورت چشمی بررسی کنید.

2. آزمایش فشار را طبق مشخصات پروژه انجام دهید.

3. هرگونه نشتی در مفاصل را بررسی کنید.

7. اقدامات احتیاطی محصول

1. در فضای داخلی خشک و تمیز، دور از رطوبت و گرد و غبار نگهداری شود.

2. در طول نگهداری از محصولات فولاد کربنی جدا نگهداری شود.

3. در هنگام حمل و نقل با احتیاط رفتار کنید، از افتادن یا ضربه اجتناب کنید.

4. در محیط های حاوی آمونیاک استفاده نشود.

5. هنگام جوشکاری از گاز محافظ آرگون مناسب استفاده کنید.

6. تمام نواحی جوش را پس از جوشکاری کاملاً تمیز کنید.

7. برای جلوگیری از آلودگی از ابزارهای اختصاصی برای مواد مس نیکل استفاده کنید.

8. اطلاعات حمل و نقل

• مبدا حمل و نقل: چین

• زمان تحویل: اندازه های استاندارد 3-7 روز کاری؛ اندازه های سفارشی 15-30 روز

• روش های حمل و نقل: اکسپرس (DHL/FedEx/UPS) برای سفارشات کوچک؛ حمل و نقل دریایی برای سفارشات عمده؛ حمل و نقل هوایی برای سفارشات فوری موجود است

• اسناد ارائه شده: فاکتور تجاری، لیست بسته بندی، گواهی تست مواد

• شرایط تجارت: FOB، CIF، CFR موجود است

• ردیابی: شماره پیگیری ارائه شده پس از ارسال

9. اطلاعات پرداخت

• روش های پرداخت: حواله بانکی T/T، اعتبار اسنادی

• شرایط: 30٪ پیش پرداخت، 70٪ موجودی قبل از حمل و نقل

• ارز: USD، EUR پذیرفته می شود

• برای همکاری برای اولین بار، شرایط پرداخت استاندارد اعمال می شود. شرایط انعطاف پذیر در دسترس برای مشتریان ثابت.

10. اطلاعات بسته بندی

• اندازه های کوچک: جعبه کارتن با بسته بندی حباب دار

• اندازه های متوسط: جعبه تخته سه لا یا جعبه چوبی

• اندازه های بزرگ: پالت با جعبه چوبی

• کلیه محصولات قبل از بسته بندی با پوشش ضد زنگ محافظت می شوند

• بسته بندی سفارشی در صورت درخواست موجود است

• بسته بندی استاندارد در قیمت گنجانده شده است

11. خدمات پس از فروش

• گارانتی: 12 ماه از تاریخ حمل و نقل در برابر نقص های ساخت

• پشتیبانی فنی: برای سوالات محصول از طریق ایمیل یا پیام در دسترس است

• مسائل کیفیت: گزارش ظرف 30 روز پس از دریافت برای ارزیابی و حل

• مرجوعی/تعویض: برای مسائل کیفیت تایید شده پذیرفته شده است. مشتری حمل و نقل را برای بازگرداندن بدون کیفیت تحمل می کند

• زمان پاسخگویی: ما ظرف 24 ساعت در روزهای کاری به سوالات پاسخ می دهیم

• 1. آیا شما شرکت تجاری یا سازنده هستید؟
  ما سازنده هستیم، شما می توانید گواهینامه را ببینید.
  2. زمان تحویل شما چقدر است؟
  به طور کلی اگر کالا در انبار باشد 5-10 روز است. یا اگر کالا در انبار نباشد 15-20 روز است بر حسب مقدار است.
  3. آیا نمونه هایی را ارائه می دهید؟ رایگان است یا اضافی؟
  بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را بپردازیم.
  4. شرایط پرداخت شما چیست؟
  پرداخت<=1000 USD، 100% پیش پرداخت. پرداخت> = 1000 دلار، 50٪ T/T پیش پرداخت، موجودی قبل از حمل و نقل.
