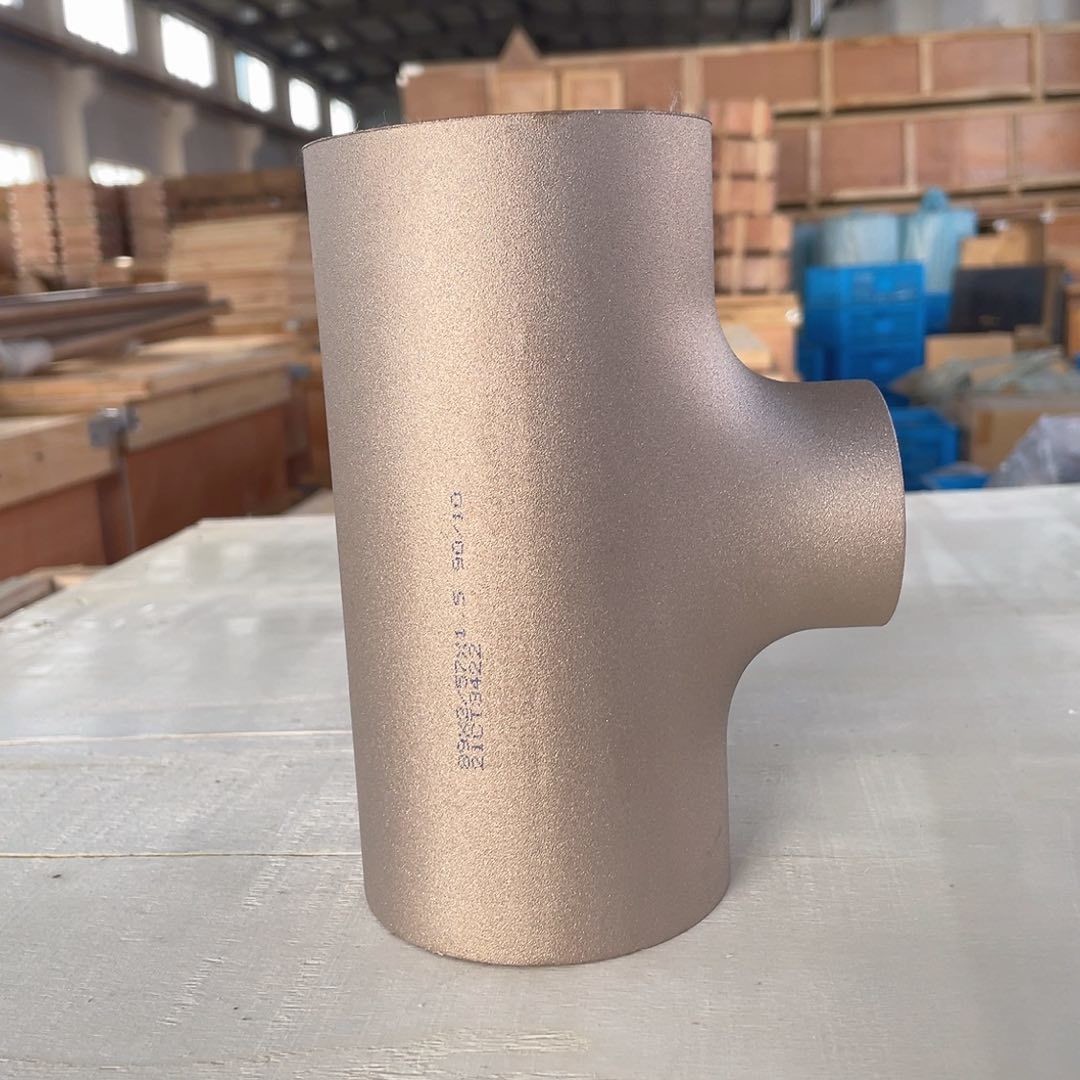

لوازم لوله CuNi 70/30 جعل شده ASME B16.9 بدون درهم

لوازم لوله CuNi 70/30 جعل شده ASME B16.9 بدون درهم

1توضیحات محصول

فیتینگ های نیکل مس از مواد اولیه CuNi 70/30 (UNS C71500) از طریق جعل گرم یا فرآیند قالب گیری بدون درز ساخته می شوند که دارای نوع اتصال جوش است.این محصولات مطابق با استاندارد ASME B16 تولید می شوند..9 استاندارد، پوشش طیف گسترده ای از آرنج، تیز، کاهش دهنده، سرپوش پایان، پایان stub و دیگر لوازم لوله. به دلیل مقاومت عالی خود را در برابر خوردگی آب دریا و خواص ضد biofouling،لوازم آویز آلیاژ مس نیکل به طور گسترده ای در کشتی سازی استفاده می شود، آب دریا، پلتفرم های نفتی دریایی، مبادلات حرارتی شیمیایی و سایر سیستم های لوله کشی دریایی و صنعتی.

2پارامترهای کلیدی محصول

3انواع محصول در دسترس

4کاربرد محصولات

• سیستم های لوله کشی خنک کننده آب دریا

• سیستم های آتش نشانی و آب بالاست پلتفرم نفت و گاز دریایی

• اتصالات لوله کشی در کارخانه ترشح آب دریا (طریقه MED/MSF)

• کانسدرهای نیروگاه های ساحلی و مبادلات گرما

• لوله های حمل و نقل مواد خوردنی در صنایع شیمیایی

• سیستم های خط لوله زیر دریایی مهندسی دریایی

• سیستم های لوله کشی ژنراتور آب شیرین کشتی

• سیستم های لوله کشی کشتی

• سیستم های تبخیر آب دریا در ترمینال LNG

• آبداری دریایی سیستم های بازگردانی آب

5مزیت های محصول

1. مقاومت عالی در برابر خوردگی آب دریا: آلیاژ CuNi 70/30 دارای نرخ خوردگی بسیار پایین در هر دو آب جاری و ایستاده دریا، با عمر بیش از 20 سال است.

2. عملکرد برتر ضد آلودگی زیست محیطی: عنصر مس به طور طبیعی انسداد میکروارگانیسم های دریایی را مهار می کند و خطرات انسداد خط لوله و فرکانس نگهداری را کاهش می دهد.

3. مقاومت بالایی در برابر فرسایش: مواد مقاومتی خوب در برابر خوردگی را تحت سرعت بالا آب دریا حفظ می کنند، با حداکثر سرعت جریان مجاز تا 3.5 تا 4.0 متر در ثانیه.

4. جعل و اطمینان از فرآیند بدون درز: ساخت گرم و فرآیند قالب گیری بدون درهم، ساختار دانه های یکنواخت و متراکم را تضمین می کند، نقص های ریخته گری را از بین می برد و خواص مکانیکی را به طور قابل توجهی بهبود می بخشد.

5. طیف کامل از لوازم: طیف گسترده ای از آرنج ها، تیز ها، کاهش دهنده ها، کلاه های انتهای و پای پای موجود برای پاسخگویی به تمام الزامات پیکربندی سیستم لوله کشی.

6. قابلیت جوش خوب: سازگار با لوله های CuNi 70/30 برای جوشکاری بُت، امکان نصب راحت در محل با قدرت قابل اعتماد جوشکاری جوشکاری را فراهم می کند. روش های جوشکاری TIG و MIG توصیه می شود.

7. هزینه نگهداری کم: شکل های فیلم غیرفعال خودپوششی بر روی سطح مواد، حذف نیاز به پوشش های اضافی یا حفاظت کاتودیک، با هزینه های چرخه عمر کم.

8. دقت ابعاد بالا: استاندارد ASME B16.9 به شدت تحمل را کنترل می کند تا از تناسب کامل با لوله ها و فلنج های استاندارد CuNi اطمینان حاصل شود.

6عملکرد محصول

• تغییر جهت جریان آب دریا در سیستم های لوله کشی (الکت 45°/90°/180°)

• شاخه بندی یا ترکیب جریان آب دریا (Tee برابر / کاهش Tee)

• انتقال بین قطر های مختلف لوله (کمک کننده های متمرکز / منحرف)

• پایان لوله ها را ببندید و مهر بزنید

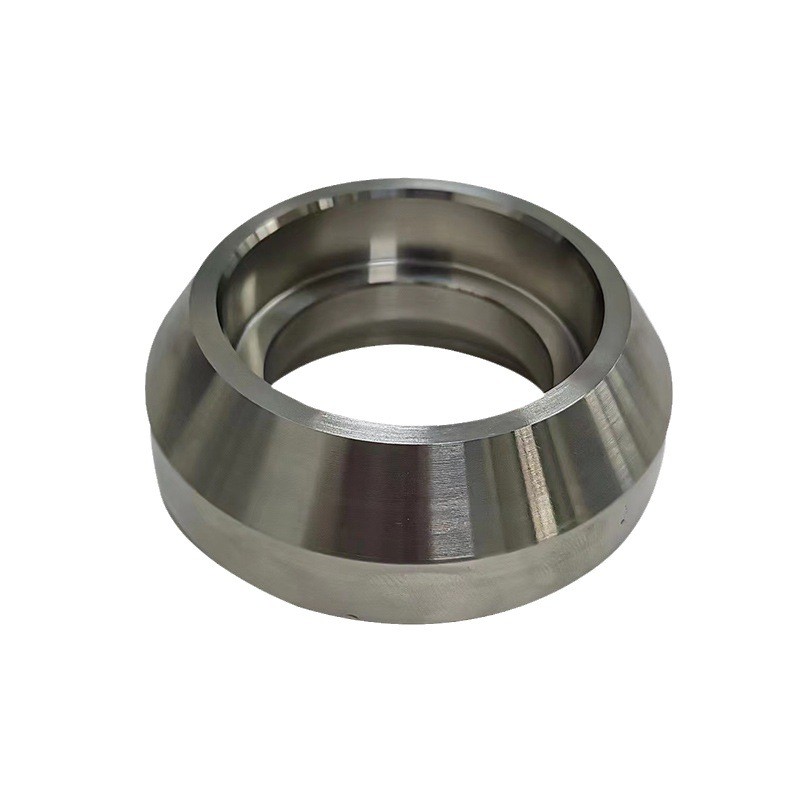

• سهولت اتصال فلنج با فلنج پشتیبان (Stub Ends)

• ارائه اتصالات قابل اعتماد جوش پشت که حفظ یکپارچگی کامل سیستم لوله

• مقاومت در برابر فشار کار نامی برای اطمینان از عملکرد ایمن سیستم های لوله کشی

• تطبیق به عملکرد پایدار طولانی مدت در محیط های مرطوب دریایی و اسپری نمک

7. دستورالعمل های کاربر

آماده سازی قبل از نصب:

1. هر ظاهر مناسب را بررسی کنید، مطمئن شوید که هیچ شکاف، تغییر شکل، نقص سطحی یا نقص های دیگر وجود ندارد.

2. نوع، اندازه، ضخامت دیوار و کیفیت مواد را با نقشه های طراحی و مشخصات مواد بررسی کنید.

3. پایان جوش مناسب را تمیز کنید، روغن، چربی، آکسید و سایر ناخالصی ها را حذف کنید.

4. اطمینان حاصل کنید که تراز مناسب بین لوله و لوله، با شکاف ریشه یکسان برای جوشیدن پشت.

مراحل نصب:

1. لوله ها و پایپ ها را با شکاف ریشه مناسب مطابق با مشخصات روش جوش قرار دهید.

2. تاک جوش در حداقل 4 نقطه به طور مساوی در اطراف دایره توزیع شده.

3. از فرآیند جوش TIG (GTAW) برای عبور ریشه با فلز پرکننده ERCuNi استفاده کنید.

4. عبور کامل پر کردن و کاپ با استفاده از TIG یا MIG (GMAW) با فلز پرکننده CuNi سازگار.

5. درجه حرارت میانپای کنترل بیش از 150°C برای جلوگیری از سوختن عنصر آلیاژ.

6. از نفوذ کامل و تقویت مناسب در مفاصل جوش اطمینان حاصل کنید.

7. پس از هر گذر، خاشاک و پاشنه های جوشکاری را از بین ببرید.

بازرسی پس از نصب:

1. تمام جوش ها را برای پیدا کردن نقص های سطحی بررسی کنید.

2. انجام آزمایش نفوذ (PT) یا آزمایش رادیوگرافی (RT) بر اساس نیازهای پروژه.

3. فشار تست هیدروستاتیک سیستم باید 1.5 برابر فشار طراحی باشد و حداقل 30 دقیقه بدون نشت یا کاهش فشار نگه داشته شود.

8احتیاط های مصرفی

1. از تماس مستقیم با فولاد کربن اجتناب کنید: لوله های آلیاژ مس و نیکل در تماس با فولاد کربن ممکن است باعث خوردگی گالوانیکی شوند. باید جداگانه نگهداری و حمل شوند. از پالت های چوبی یا جدا کننده های غیر فلزی استفاده کنید.

2. از رسانه های حاوی آمونیا اجتناب کنید: آلیاژ های مس در محیط های آمونیاک مستعد ترک خوردگی استرس هستند. برای سیستم های حاوی آمونیاک یا آمین به شدت ممنوع است.

3. نیاز به گاز محافظ جوش: آرگون خالص یا مخلوط آرگون-هلیوم باید به عنوان گاز محافظ در هنگام جوش TIG استفاده شود تا از اکسیداسیون جوش و منافذیت جلوگیری شود.

4. از سرعت بیش از حد جریان آب دریا اجتناب کنید: اگرچه CuNi 70/30 دارای مقاومت بسیار عالی در برابر فرسایش و خوردگی است، سرعت جریان مداوم توصیه نمی شود بیش از 3.5m / s باشد، به ویژه در آرنج ها و شاخه های تی که آشفتگی افزایش می یابد.

5. از مخلوط کردن فلزات متفاوت در یک سیستم اجتناب کنید: سیستم های لوله کشی باید یکنواخت مواد را حفظ کنند تا از خطرات خوردگی گالوانک جلوگیری شود.

6. نیازی به درمان حرارتی پس از جوش نیست: آلیاژ CuNi به طور کلی نیاز به درمان حرارتی پس از جوش ندارد. با این حال، تمام پاشنه های جوش، slag و اکسید های سطحی باید پس از جوش به طور کامل حذف شوند.

7. الزامات نگهداری مناسب: در یک انبار خشک و تهویه شده نگهداری کنید. از قرار گرفتن در فضای باز، باران و نور مستقیم خورشید اجتناب کنید. رطوبت محیط باید ≤ 60٪ باشد. از فولاد کربن و سایر فلزات متفاوت دور نگه دارید.

8. با دقت کار کنید: فیتینگ های مس نیکل نسبت به فولاد نسبتا نرم هستند. از سقوط، کشیدن یا برخورد در هنگام دست زدن برای جلوگیری از آسیب و تغییر شکل سطح اجتناب کنید.

9اطلاعات حمل و نقل

• منشأ حمل و نقل: ارسال مستقیم از کارخانه چین

• زمان تحویل:

  • اندازه ها و انواع استاندارد: 3-7 روز کاری (بدون سهام)

  • اندازه های سفارشی یا انواع غیر استاندارد: 15 تا 30 روز (با توجه به مقدار و مشخصات)

• روش های حمل و نقل:

  • سفارشات کوچک / نمونه ها: اکسپرس بین المللی (DHL، FedEx، UPS، TNT) ، تحویل 3-7 روز

  • سفارشات عمده: حمل و نقل دریایی FCL (حمل کامل کانتینر) یا LCL (حمل کمتر از کانتینر) ، تحویل 15-45 روز

  • سفارشات فوری: حمل و نقل هوایی، 5-10 روز تحویل

• مدارک ارائه شده:

  • فاکتور تجاری

  • لیست بسته بندی با محتوای دقیق

  • گواهی منشاء (CO)

  • گواهینامه آزمایش مواد (MTC مطابق با EN 10204 3.1 یا 3.2)

  • گزارش های آزمایش آسیاب شامل ترکیب شیمیایی و خواص مکانیکی

  • لایحه حمل و نقل (B/L) یا لایحه حمل و نقل هوایی (AWB)

  • گزارش های NDT (اگر توسط سفارش خرید مورد نیاز باشد)

• شرایط تجارت: FOB، CIF، CFR، EXW در دسترس است

• ردیابی لجستیک: شماره ردیابی بلافاصله پس از ارسال، ردیابی کامل محموله

10اطلاعات پرداخت

• روش های پرداخت استاندارد:

  • T/T (تحويل تلگراف): پرداخت مقدماتي 30٪ در صورت تاييد سفارش، پرداخت 70٪ قبل از ارسال

  • L/C at Sight: نامه اعتباری غیر قابل برگشت در نظر گرفته شده (از سوی یک بانک بین المللی معتبر صادر شده)

  • Western Union: برای نمونه سفارشات و پرداخت های کوچک قابل اجرا است

• مشتریان اعتباری:

  • مشتریان بلند مدت و مکرر می توانند شرایط اعتباری O/A (حساب باز) را درخواست کنند، مشروط به بررسی و تأیید اعتبار

  • شرایط پرداخت ماهانه یا سه ماهه برای مشتریانی که سابقه همکاری بیش از یک سال را دارند

• ارز پرداخت:

  • دلار آمریکا - ترجیح داده شده

  • یورو (یورو)

  • CNY (یوان چینی)

  • سایر ارزهای قابل مبادله

• اطلاعات بانک: اطلاعات رسمی حساب بانکی شرکت در هنگام امضای قرارداد رسمی ارائه شده است

• یادداشت های پرداخت:

  • سفارش موثر می شود و تولید با دریافت پیش پرداخت شروع می شود

  • برنامه های پرداخت اقساطی انعطاف پذیر برای سفارشات حجم بزرگ

  • تمام پرداخت ها باید به وضوح به شماره فاکتور یا شماره قرارداد فروش اشاره کنند

  • هزینه های بانکی باید توسط فرستنده (پردازنده) پرداخت شود

11اطلاعات بسته بندی

• گزینه های بسته بندی استاندارد:

  • لوازم کوچک (≤2") توجه: محافظ پولی ساک یا محافظ حباب های انفرادی + جعبه کارتونی محکم صادراتی

  • لوازم جانبی متوسط (2-1/2 " - 8 " NB): پوشش انفرادی حباب / پوشش فوم EPE + کیس پلائیوود یا جعبه چوبی

  • لوازم بزرگ (≥10") توجه داشته باشید: بسته بندی فردی + بسته بندی پالت با جعبه چوبی دود شده

• اقدامات پیشگیری از رطوبت و خوردگی:

  • پوشش حفاظتی ضد زنگ / ضد لکه روی تمام سطوح اعمال می شود (به راحتی قبل از جوش قابل برداشتن است)

  • بسته های خشک کن ژل سیلیکونی که در بسته بندی بسته بندی شده قرار دارند

  • مواد بسته بندی VCI (Hemming Corrosion Inhibitor) که در زمان مشخص شده استفاده می شوند

  • بسته بندی ورق آلومینیومی با خلاء بسته بندی شده در صورت درخواست برای ذخیره سازی طولانی مدت یا مقاصد گرمسیری در دسترس است

• علامت گذاری و برچسب گذاری:

  • هر دستگاه به طور دائم با: درجه مواد، اندازه، ضخامت دیوار، شماره حرارت، لوگو سازنده مشخص می شود

  • بسته بندی بیرونی به وضوح با: توضیحات محصول، مشخصات، مقدار، وزن خالص/کل، ابعاد

  • برچسب های استاندارد بین المللی استفاده شده: شکننده، خشک نگه دارید، این طرف بالا، با دقت کار کنید

• گزینه های بسته بندی سفارشی:

  • علامت های حمل و نقل مشخص شده توسط مشتری در بسته بندی بیرونی

  • برچسب گذاری سفارشی و بارکد برای مدیریت انبار

  • تنظیمات بسته بندی تقسیم/تقسیمی حمل

  • بسته بندی یکپارچه برای سفارشات مخلوط (تجهیزات + فلنج + لوله)

• هزینه بسته بندی:

  • بسته بندی استاندارد صادراتی که در لیست محصولات وجود دارد

  • الزامات بسته بندی ویژه / سفارشی بر اساس هزینه واقعی

  • بسته بندی خلاء و مواد VCI با قیمت بر اساس درخواست

12. خرید، بازگشت و خدمات پس از فروش

فرآیند خرید:

1. مشتری ارسال پرس و جو با انواع مورد نیاز نصب، اندازه، ضخامت دیوار، مقادیر و مشخصات مواد

2. تیم فروش ارائه می دهد نقل قول دقیق از جمله قیمت واحد، مقدار کل، شرایط تحویل و زمان پیش بینی شده

3. هر دو طرف تمام پارامترهای فنی، برنامه تحویل، شرایط پرداخت را تایید می کنند و قرارداد فروش رسمی / فاکتور رسمی را امضا می کنند

4. مشتری پیش پرداخت را ترتیب می دهد (30٪ T / T یا همانطور که توافق شده است)

5. برنامه های تولید کارخانه پس از دریافت پیش پرداخت

6. تولید به اتمام رسید، بازرسی کیفیت و آزمایش در داخل انجام شد

7. بازرسی مشتری یا بازرسی شخص ثالث (اختیاری، نیاز به اطلاع از قبل)

8. مشتري ترتيب پرداخت بقيه را ميدهد

9. حمل و نقل با دریافت پرداخت کامل

10. مجموعه کامل اسناد اصلی حمل و نقل و کیفیت به مشتری ارسال شده است

سیاست بازگشت و مبادله:

• بازده های مرتبط با کیفیت:

  • اگر محصولات با مواد عدم انطباق، نقص های ساخت و ساز، یا انحراف ابعاد بیش از تحمل های استاندارد یافت می شود، مشتری باید در عرض 30 روز از دریافت کالا به صورت کتبی اطلاع دهد

  • پس از تأیید و بررسی متقابل مسئله کیفیت، تامین کننده باید:

    • تعویض رایگان محصولات معیوب، یا

    • بازپرداخت کامل ارزش محصول تحت تاثیر

  • تامین کننده تمام هزینه های حمل و نقل را برای بازگشت و یا تعویض مربوط به کیفیت تحمل می کند.

  • عکس ها، گزارش های آزمایش یا داده های بازرسی مورد نیاز برای پردازش درخواست

• بازپرداخت های بی کیفیت:

  • بازگشت ها به دلیل اشتباهات سفارش مشتری (اندازه، نوع یا مقدار سفارش نادرست) در عرض 15 روز از دریافت پذیرفته می شود

  • محصولات باید در حالت بسته بندی اصلی، باز نشده و بدون آسیب باشند.

  • محصولات نباید جوش داده شده، نصب شده، اصلاح شده یا استفاده شده باشند.

  • مصرف کننده تمام هزینه های حمل و نقل را به عهده دارد

  • بسته به نوع محصول ممکن است هزینه ذخیره سازی 15-20٪ اعمال شود.

• شرایطی که قابل برگشت نیستند:

  • محصولاتی که جوش داده شده اند، نصب شده اند، درمان شده اند یا به هر شکلی تغییر کرده اند

  • اندازه های غیر استاندارد یا سفارشی که به طور خاص برای سفارش ساخته شده اند

  • محصولات آسیب دیده به دلیل ذخیره سازی، دستکاری، نصب یا استفاده نامناسب توسط مشتری

  • درخواست بازپرداخت فراتر از دوره بازپرداخت قابل اجرا (15 روز برای کیفیت، 30 روز برای کیفیت)

خدمات پس از فروش:

• تضمین: 12 ماه از تاریخ حمل در برابر نقص های سازمانی و عدم مطابقت مواد در شرایط استفاده عادی

• مشاوره فنی: تیم پشتیبانی فنی حرفه ای در دسترس 24/7 از طریق ایمیل، تلفن، واتساپ، وی چت و سایر سیستم عامل های پیام رسانی فوری

• خدمات در محل: مهندسان با تجربه در دسترس برای راهنمایی نصب در محل، پشتیبانی از روند جوش و رفع مشکلات برای پروژه های بزرگ (دستورها و هزینه های سفر قابل مذاکره)

• پشتیبانی از اسناد:

  • EN 10204 3.1 گواهینامه های آزمایش مواد (استانداردی برای هر محموله)

  • EN 10204 3.2 گواهینامه های آزمایش مواد (بر اساس درخواست با بازرسی شخص ثالث در دسترس است)

  • گزارش های NDT: آزمایش رادیوگرافیک (RT) ، آزمایش فوق صوتی (UT) ، آزمایش نفوذ (PT)

  • گزارش های PMI (شناختی مواد مثبت)

  • گزارش های بازرسی شخص ثالث از BV، SGS، TÜV، DNV، Lloyds و غیره

• تعهد در پاسخ به شکایت:

  • پاسخ اولیه به هر شکایتی در عرض 24 ساعت (روز کاری)

  • گزارش تحقیق و راه حل پیشنهادی در عرض 72 ساعت

  • اجرای حل و فصل در عرض پنج روز کاری از توافق متقابل آغاز می شود

• حمایت طولانی مدت:

  • تخفیف سفارشات تکراری برای مشتریان ثابت

  • برنامه ریزی تولید اولویت برای نیازهای فوری

  • به روز رسانی های منظم در مورد محصولات جدید و پیشرفت های فنی در آلیاژ های مس و نیکل

  • 1شما شرکت تجاری هستید یا تولید کننده؟
    ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
    2زمان تحویل چقدر طول میکشه؟
    به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
    3نمونه میدی؟ رایگان یا اضافی؟
    بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
    4شرايط پرداخت شما چيه ؟
    پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 50٪ T / T پیش پرداخت، تعادل قبل از ارسال.
