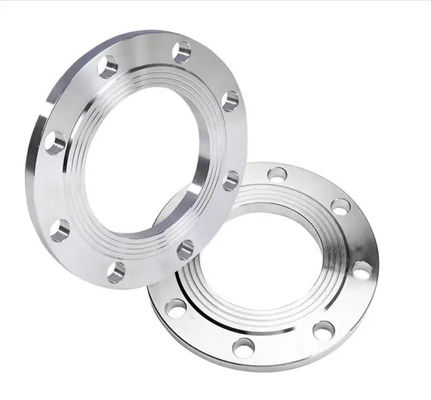

فلنج جوشی سوکت فرفورژه CuNi 70/30 ASME B16.5 Class150

CuNi 70/30 مس نیکل جعل شده فلانج جوش سوکت ASME B16.5 کلاس150

1توضیحات محصول

فلانج نیکل مس از مواد اولیه CuNi 70/30 (UNS C71500) از طریق فرآیند جعل تولید می شود و دارای نوع اتصال جوش سوکت است.این محصول مطابق با ASME B16 تولید می شود..5 استاندارد، با درجه فشار کلاس 150 (150LB). به دلیل مقاومت عالی در برابر خوردگی آب دریا و خواص ضد آلودگی زیست محیطی، فلنج های آلیاژ مس نیکل به طور گسترده ای در ساخت کشتی استفاده می شود،شورش آب دریا، پلتفرم های نفتی دریایی، مبادله گرما شیمیایی و سایر کاربردهای دریایی و صنعتی.این محصول دارای سطح مهر و موم صورت بالا برای اطمینان از عملکرد مهر و موم قابل اعتماد در اتصالات لوله کشی است.

2پارامترهای کلیدی محصول

 3کاربرد محصولات

• سیستم های لوله کشی خنک کننده آب دریا

• سیستم های آتش نشانی و آب بالاست پلتفرم نفت و گاز دریایی

• اتصالات لوله کشی در کارخانه ترشح آب دریا (طریقه MED/MSF)

• کانسدرهای نیروگاه های ساحلی و مبادلات گرما

• خط لوله حمل و نقل رسانه های خوردنی صنعت شیمیایی

4مزیت های محصول

1. مقاومت عالی در برابر خوردگی آب دریا: آلیاژ CuNi 70/30 دارای نرخ خوردگی بسیار پایین در هر دو آب جاری و ایستاده دریا، با عمر بیش از 20 سال است.

2. عملکرد برتر ضد آلودگی زیست محیطی: عنصر مس به طور طبیعی انسداد میکروارگانیسم های دریایی را مهار می کند و خطرات انسداد خط لوله و فرکانس نگهداری را کاهش می دهد.

3. مقاومت بالایی در برابر فرسایش: مواد مقاومتی خوب در برابر خوردگی را تحت سرعت بالا آب دریا حفظ می کنند، با حداکثر سرعت جریان مجاز تا 3.5 تا 4.0 متر در ثانیه.

4. تضمین فرآیند جعل: فرآیند جعل گرم تضمین می کند ساختار دانه یکنواخت و متراکم، خواص مکانیکی به طور قابل توجهی بهتر از محصولات ریخته شده است.

5. قابلیت جوش خوب: سازگار با جوش لوله های فولاد کربن و فولاد ضد زنگ، امکان نصب آسان در محل با قدرت قابل اعتماد جوش.

6. هزینه نگهداری کم: شکل های فیلم غیرفعال خودپوششی بر روی سطح مواد، حذف نیاز به پوشش های اضافی یا حفاظت کاتودیک، با هزینه های چرخه عمر کم.

7. دقت ابعاد بالا: استاندارد ASME B16.5 به شدت کنترل تحمل را برای اطمینان از تناسب کامل با لوازم لوله استاندارد کنترل می کند.

5عملکرد محصول

• تحقق اتصال جوش سوکت بین لوله ها در سیستم های لوله کشی آب دریا

• ارائه رابط مهر و موم قابل اعتماد برای جلوگیری از نشت آب دریا

• مقاومت در برابر فشار کاری کلاس 150 برای اطمینان از عملکرد ایمن سیستم های لوله کشی

• سازگار با عملکرد پایدار طولانی مدت در محیط مرطوب دریایی و اسپری نمک

• امکان اتصال قطعی و جداسازی سیستم های لوله کشی

6. دستورالعمل های کاربر

آماده سازی قبل از نصب:

1. ظاهر فلنج را بررسی کنید، بدون ترک، تغییر شکل، زنگ و یا نقص های دیگر اطمینان حاصل کنید.

2. اندازه فلنج، درجه فشار و شناسایی مواد را با نقشه های طراحی بررسی کنید.

3. پایان جوش فلنج و سطح مهر و موم را تمیز کنید، روغن، لایه اکسید و سایر ناخالصی ها را حذف کنید.

مراحل نصب:

1. لوله را در سوکت فلنج وارد کنید، اطمینان از عمق مناسب ورودی (بر اساس الزامات عمق سوکت ASME B16.5).

2. برای جلوگیری از غلظت تنش جوش، فاصله 1.6 میلی متری (فاصله بین انتهای لوله و کف سوکت) را بگذارید.

3. استفاده از فرآیند جوش TIG یا MIG با فلز پرکننده CuNi سازگار (به عنوان مثال سیم جوش ERCuNi).

4. کنترل دمای میانپیمایی بیش از 150 درجه سانتیگراد در طول جوش برای جلوگیری از سوختن عنصر آلیاژ به دلیل گرم شدن بیش از حد.

5. از PTFE یا گاسکت تقویت شده با گرافیت برای سطح مهر و موم استفاده کنید، پیچ ها را به طور مساوی در ردیف قطبی محکم کنید.

بازرسی پس از نصب:

1. آزمایش نفوذ کننده یا رادیوگرافی بر روی جوش ها انجام شود تا اطمینان حاصل شود که هیچ نقص جوش وجود ندارد.

2. فشار تست هیدروستاتیک سیستم باید 1.5 برابر فشار طراحی باشد و 30 دقیقه بدون نشت نگه داشته شود.

7احتیاط های مصرفی

1. از تماس مستقیم با فولاد کربن اجتناب کنید: آلیاژ مس نیکل در تماس با فولاد کربن ممکن است باعث خوردگی گالوانک شود، باید جداگانه ذخیره و حمل شود.

2. از رسانه های حاوی آمونیا اجتناب کنید: آلیاژ های مس در محیط آمونیاک مستعد ترک خوردگی استرس هستند که برای سیستم های آمونیاک به شدت ممنوع است.

3. نیاز به گاز محافظ جوش: حفاظت از گاز آرگون باید در طول جوش استفاده شود تا از اکسیداسیون جوش و سوراخ پذیری جلوگیری شود.

4. از سرعت بیش از حد جریان آب دریا اجتناب کنید: اگرچه CuNi 70/30 دارای مقاومت بسیار عالی در برابر فرسایش و خوردگی است، سرعت جریان مداوم توصیه نمی شود بیش از 3.5m / s باشد.

5. از مخلوط کردن فلزات متفاوت اجتناب کنید: سیستم های لوله کشی باید یکنواخت مواد را حفظ کنند تا از خطرات خوردگی گالوانک جلوگیری شود. اگر اتصال فلزی متفاوت مورد نیاز باشد، باید مفاصل عایق بندی نصب شود.

6. نیازی به درمان حرارتی پس از جوش نیست: آلیاژ CuNi به طور کلی نیازی به درمان حرارتی پس از جوش ندارد، اما باید پاشنه های جوش و اکسید ها را حذف کند.

7. الزامات محیط ذخیره سازی: در فضای خشک و تهویه شده نگهداری شود، از قرار گرفتن در فضای بیرون و باران اجتناب شود، رطوبت محیط ≤ 60٪

8اطلاعات حمل و نقل

• منشأ حمل و نقل: ارسال مستقیم از کارخانه چین

• زمان تحویل: اندازه های استاندارد در دسترس در انبار، 3-5 روز کاری؛ اندازه های سفارشی 15-30 روز (مربوط به کمیت و مشخصات)

• روش های حمل و نقل:

  • سفارشات کوچک/نمونه ها: بین المللی اکسپرس (DHL/FedEx/UPS/TNT) ، 3-7 روز ورود

  • سفارشات انبوه: حمل و نقل دریایی FCL/LCL، 15-45 روز از ورود

  • سفارشات فوری: حمل و نقل هوایی، 5 تا 10 روز

• مدارک ارائه شده:

  • فاکتور تجاری

  • لیست بسته بندی

  • گواهی منشاء

  • گواهینامه آزمایش مواد (MTC مطابق با استاندارد EN 10204 3.1)

  • لایحه حمل و نقل

• شرایط تجارت: FOB، CIF، CFR، EXW در دسترس است

• ردیابی لجستیک: شماره ردیابی پس از حمل، ردیابی کامل

9اطلاعات پرداخت

• روش های پرداخت استاندارد:

  • انتقال بانکی: 30% پیش پرداخت، 70% تعادل قبل از حمل

  • L/C at Sight: نامه اعتباری برگشت ناپذیر در صورت پذیرش

  • Western Union (برای مقادیر کوچک اعمال می شود)

• مشتریان اعتباری:

  • مشتریان بلند مدت می توانند برای شرایط اعتباری O/A درخواست کنند (بر اساس بررسی اعتبار)

  • شرایط پرداخت ماهانه برای مشتریان با سابقه همکاری بیش از یک سال

• ارز پرداخت: دلار، یورو، CNY پذیرفته شده است

• اطلاعات بانک: اطلاعات رسمی حساب بانکی در هنگام امضای قرارداد

• یادداشت های پرداخت:

  • سفارش بعد از دریافت پیش پرداخت موثر می شود

  • برنامه های پرداخت قسط قابل مذاکره برای سفارشات بزرگ

  • تمام پرداخت ها باید به شماره فاکتور یا شماره قرارداد مراجعه کنند.

10اطلاعات بسته بندی

• گزینه های بسته بندی استاندارد:

  • فلنج های کوچک (≤4"): بسته بندی انفرادی حباب + بسته بندی کارتن

  • فلنج های متوسط (6-12"): حباب های فردی / پوشش فوم EPE + جعبه چوبی یا جعبه پلائیوود

  • فلنج های بزرگ (≥14"): فیلم کششی + جعبه چوبی فومیگاسیون شده

• پیشگیری از رطوبت و خوردگی:

  • روغن ضد زنگ بر روی سطح مهر و موم

  • خشک کن داخل بسته بندی قرار داده شده است

  • بسته بندی فولیک آلومینیومی خلاء در صورت لزوم

• علامت گذاری و برچسب گذاری:

  • مشخصات، ماده، مقدار و وزن نشان داده شده بر روی بسته بندی بیرونی

  • برچسب های شکننده / ضد رطوبت / این سمت بالا اعمال می شود

• بسته بندی سفارشی: بسته بندی ویژه در صورت درخواست مشتری در دسترس است (به عنوان مثال، مارک های حمل و نقل مشخص، بسته بندی تقسیم شده)

• هزینه بسته بندی: بسته بندی استاندارد در عرض قیمت وجود دارد؛ بسته بندی سفارشی به صورت جداگانه پرداخت می شود

11. خرید، بازگشت و خدمات پس از فروش

فرآیند خرید:

1. مشتری مشخصات، کمیت، مواد مورد نیاز برای دریافت نقل قول را ارائه می دهد

2. هر دو طرف پارامترهای فنی، زمان تحویل، شرایط پرداخت و قرارداد فروش را تایید می کنند

3. مشتری مقدماتی پرداخت می کنه، کارخانه شروع به تولید میکنه

4. تولید به اتمام رسید، سازماندهی بازرسی شخص ثالث یا مشتری (اختیاری)

5. مبلغ باقیمانده پرداخت شد، حمل و نقل را ترتیب دهید

6. مجموعه کامل اسناد صادراتی که پس از حمل ارائه می شود

سیاست بازگشت و مبادله:

• مسائل کیفیت: اگر محصول دارای نقص های اساسی یا نقص های ساخت باشد، مشتری باید در عرض 30 روز از دریافت آن به صورت کتبی اطلاع دهد. پس از تأیید متقابل،تامین کننده باید هزینه ی جایگزینی یا بازپرداخت رایگان را فراهم کند و هزینه های حمل و نقل را به عهده بگیرد..

• مسائل غیر کیفیت: برای بازگشت به دلیل اشتباهات سفارش مشتری، مشتری حمل و نقل را انجام می دهد، محصول باید در بسته بندی اصلی سالم باقی بماند، مهلت درخواست بازگشت / مبادله 15 روز از دریافت است.

• شرایطی که قابل برگشت نیستند: محصولات که جوش داده شده اند / نصب شده اند ، اندازه های سفارشی غیر استاندارد (شخصیات غیر موجود) ، آسیب ناشی از ذخیره سازی یا استفاده نادرست.

خدمات پس از فروش:

1شما شرکت تجاری هستید یا تولید کننده؟
ما تولید کننده هستیم، می توانید گواهینامه را ببینید.
2زمان تحویل چقدر طول میکشه؟
به طور کلی 5-10 روز است اگر کالاها در انبار باشند. یا 15-20 روز است اگر کالاها در انبار نباشند، این بر اساس کمیت است.
3نمونه میدی؟ رایگان یا اضافی؟
بله، ما می توانیم نمونه را به صورت رایگان ارائه دهیم اما باید هزینه حمل و نقل را پرداخت کنیم.
4شرايط پرداخت شما چيه ؟
پرداخت <=1000USD، 100٪ پیش پرداخت>=1000USD، 50٪ T / T پیش پرداخت، تعادل قبل از ارسال.

• دوره گارانتی: 12 ماه از تاریخ حمل

• مشاوره فنی: 24/7 پشتیبانی فنی آنلاین در دسترس (ایمیل / پیام فوری)

• خدمات در محل: راهنمای نصب مهندس در محل در دسترس برای پروژه های بزرگ (مزد قابل مذاکره)

• پشتیبانی از اسناد: EN 10204 3.1/3.2 گواهینامه مواد، گزارش NDT و غیره در دسترس است

• پاسخ به شکایت: پاسخ در عرض 24 ساعت از دریافت شکایت، پیشنهاد راه حل در عرض 72 ساعت
